Wand- und Deckendurchführungen speziell für WU- Beton
Wasserundurchlässiger Beton (WU-Beton) kommt zunehmend bei Flachdachkonstruktionen zum Einsatz. Bei fachgerechter Planung nach den Vorgaben der WU-Richtlinie kann eine WU-Betondecke im Umkehrdachaufbau sowohl die tragende als auch abdichtende Funktion übernehmen.
Gerade bei dieser Konstruktionsweise, bei der die Abdichtungsebene unter der Wärmedämmung liegt, sind durchdachte Lösungen für die Bauteildurchdringungen gefragt. ACO Haustechnik bietet hierfür speziell entwickelte Wand- und Deckendurchführungen aus Edelstahl.

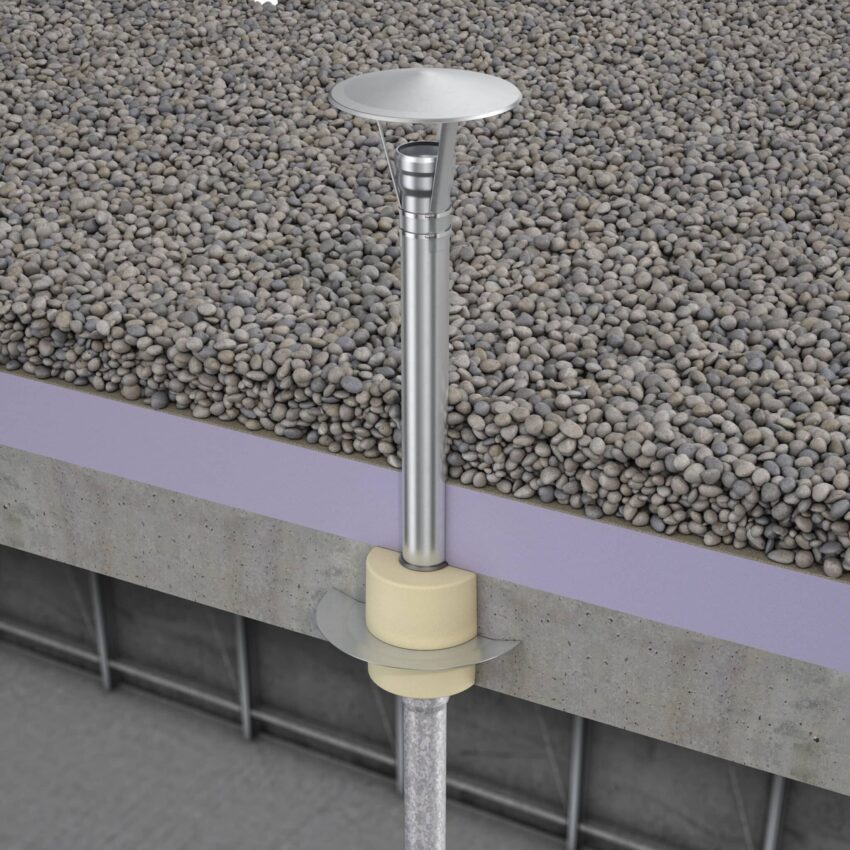

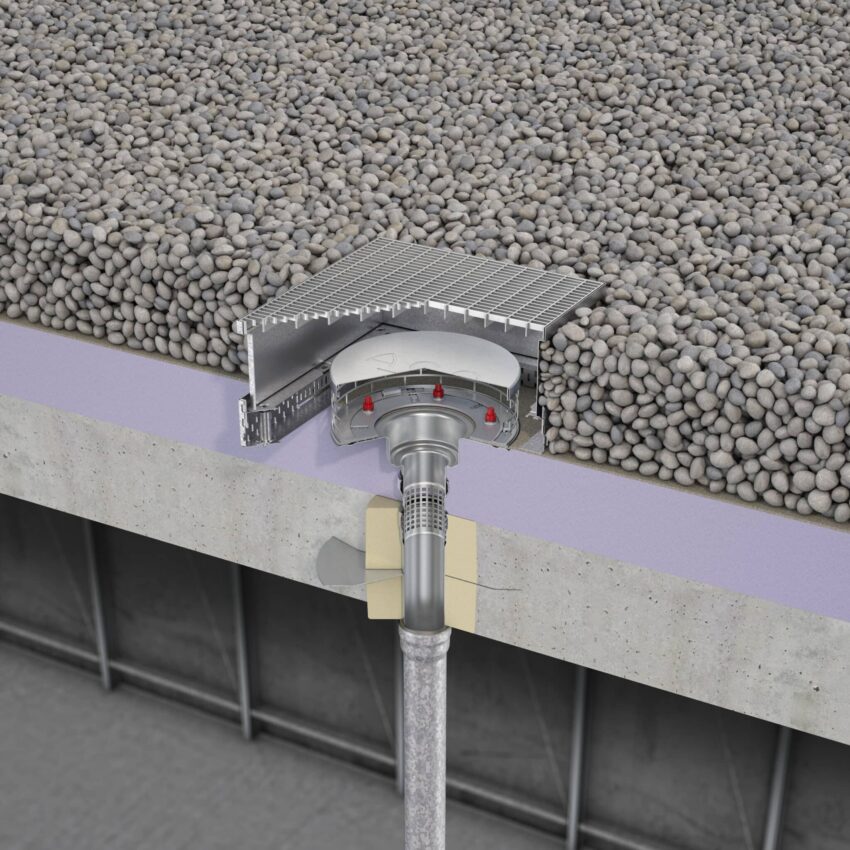

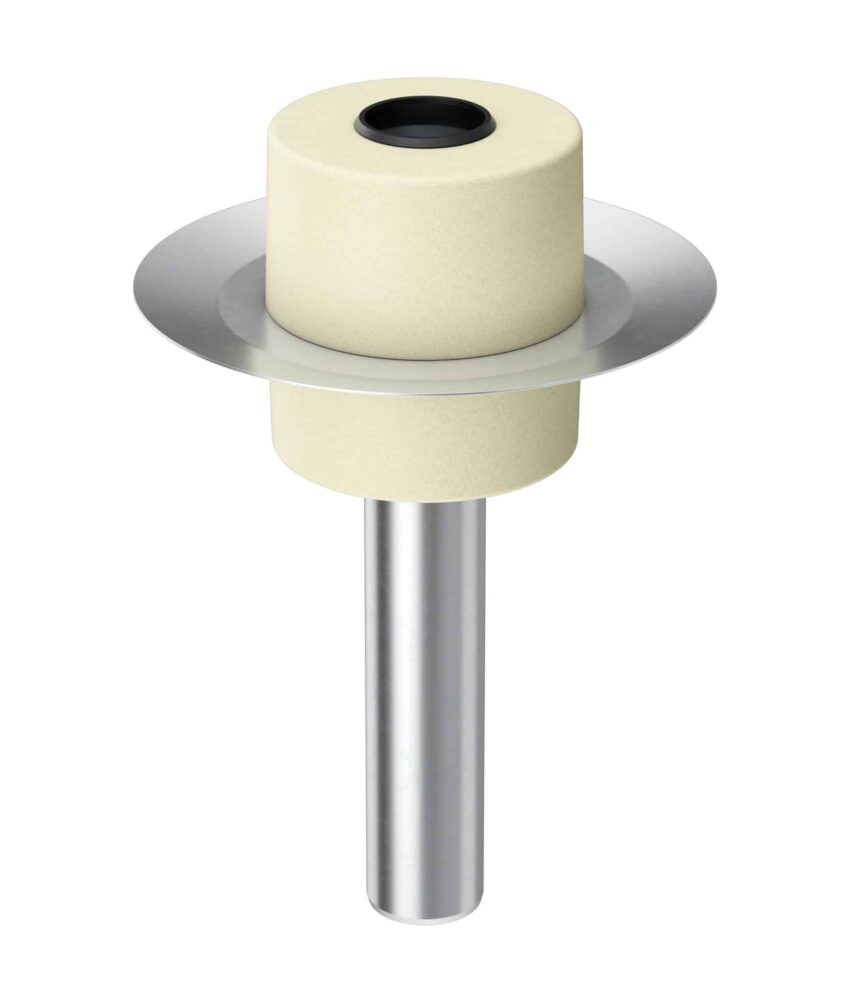

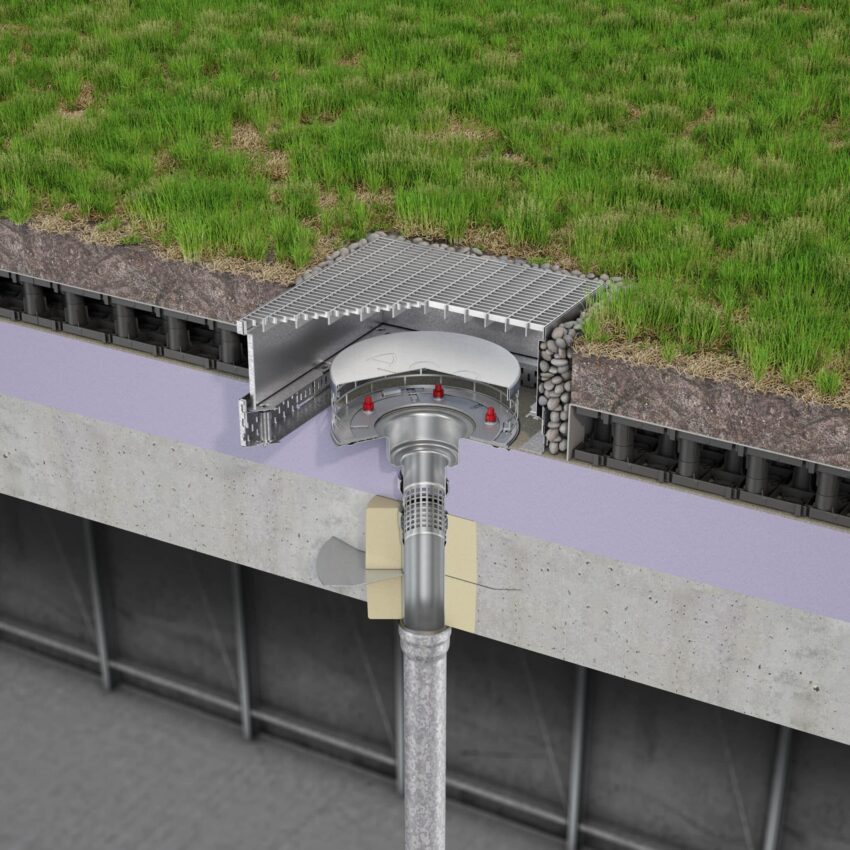

Die ACO WU-Wand- und Deckendurchführung mit Sperrflansch (optional mit werkseitig angeschäumter PUR-Isolierung) ist eine ideale Lösung für die Freispiegelentwässerung in WU- Betondächern. Das Baukastenprinzip und die verfügbaren Nennweiten bieten eine große Lösungsvielfalt, die nahezu jeder individuellen Anforderung gerecht werden können. Die Integration der Wand- und Deckendurchführung erfolgt direkt beim Betonieren der WU- Betondecke. Dies ermöglicht auf der Baustelle den direkten Anschluss an den Dachablauf und das Rohrsystem. Die bauseitige Längenanpassung der Durchführung bietet zusätzliche Flexibilität bei der Anpassung an die jeweilige Einbausituation. Die ACO WU-Wand- und Deckendurchführung lässt sich mit dem nicht brennbaren ACO GM-X Rohrleitungssystem sowie dem Flachdachablauf ACO Variant-Flex kombinieren. Für eine effiziente Strangentlüftung des gesamten Entwässerungssystems stehen zudem Einsteckrohre (Edelstahl 1.4301) in verschiedenen Baulängen (250, 510, 750 mm) und Nennweiten (DN 70–200) zur Verfügung. Für die Entwässerung von Gründächern eignet sich der Flachdachablauf ACO Variant-Flex in Kombination mit einem höhenverstellbaren Dachaufsatz mit Rost. Der Flachdachablauf wird mit dem Siebrohr direkt in die ACO WU-Wand- und Deckendurchführung eingesteckt. Der höhenverstellbare Dachaufsatz lässt sich flexibel an unterschiedliche Substrathöhen anpassen.
Die Produkteigenschaften im Überblick:
- Zahlreiche Nennweiten: DN 70, 100, 125, 150, 200
- Direkteinbau in WU-Beton: keine Aussparung notwendig
- Bauseitiges Ablängen möglich
- Korrosions- und witterungsbeständiger Edelstahl (1.4301)
- Systemlösungsvielfalt: Baukastenprinzip für individuelle Anforderungen
- Mit oder ohne werkseitig angeschäumter PUR-Isolierung
© ACO Haustechnik
Weiterführende Informationen erhalten Sie hier.
