Richtungswechsel, Versprünge und Abzweige: Mit Instafix Sonderbauteilen zum sicheren Rettungsweg
Komplexe Leitungsführungen erfordern durchdachte Lösungen – insbesondere dann, wenn bauliche Gegebenheiten wenig Spielraum für Standardausführungen lassen. Gerade in Rettungswegen zeigt sich in der Praxis schnell: Eine scheinbar einfache Kabelführung wird durch bestehende Installationen zur echten Herausforderung.
Die Vorstellung ist oft klar:
Ein langer Rettungsweg, ein durchgehender Kanal, eine geradlinige Kabelführung.
Die Realität sieht anders aus:
Verschiedene haustechnische Installationen, Bauteile im Weg sowie Kabel, die gebündelt, über mehrere Ebenen geführt oder um Ecken verlegt werden müssen.
Genau diese Situation lag auch bei der Sanierung eines DRK Gebäudes in Schleswig-Holstein vor. Die geplante Kabelführung musste an zahlreiche Gegebenheiten angepasst werden, wodurch eine durchgängige Standardlösung nicht umsetzbar war. Zusätzlich erschwerten vorhandene Bestandskabel die Situation, die zuvor teils kreuz und quer über eine frühere Brandschutzdecke geführt wurden. Für eine Führung nach heutigem Standard hätte die vorhandene Raumhöhe nicht ausgereicht, sodass eine angepasste Streckenführung erforderlich war.

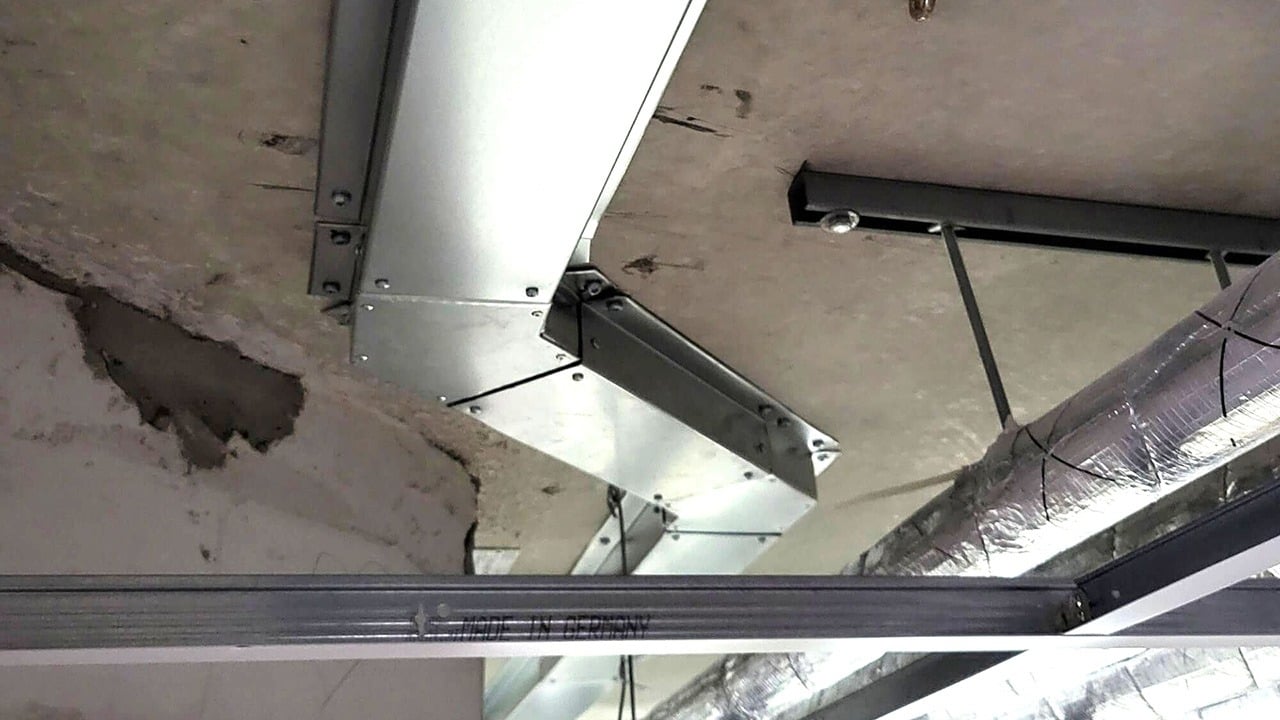

Zum Einsatz kamen mehrere 3-seitige Instafix BKI Brandschutzkanäle, die direkt an der Deckenfläche innerhalb eines Flucht- und Rettungswegs installiert wurden. Durch diese Bauweise konnten die Kanäle platzsparend in die vorhandene Struktur integriert und gleichzeitig entlang der gesamten Strecke geschlossen geführt werden.
Die Funktion der Kanäle wird besonders an den kritischen Punkten deutlich:

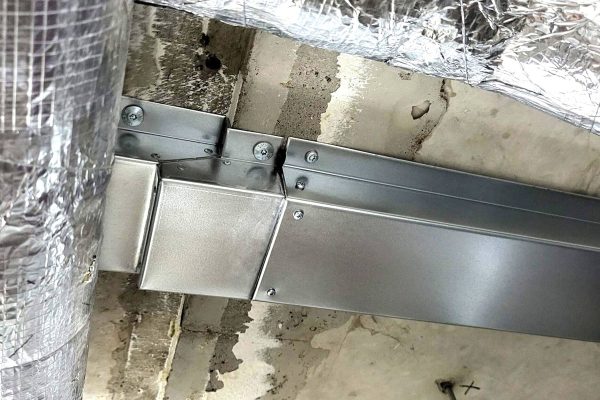

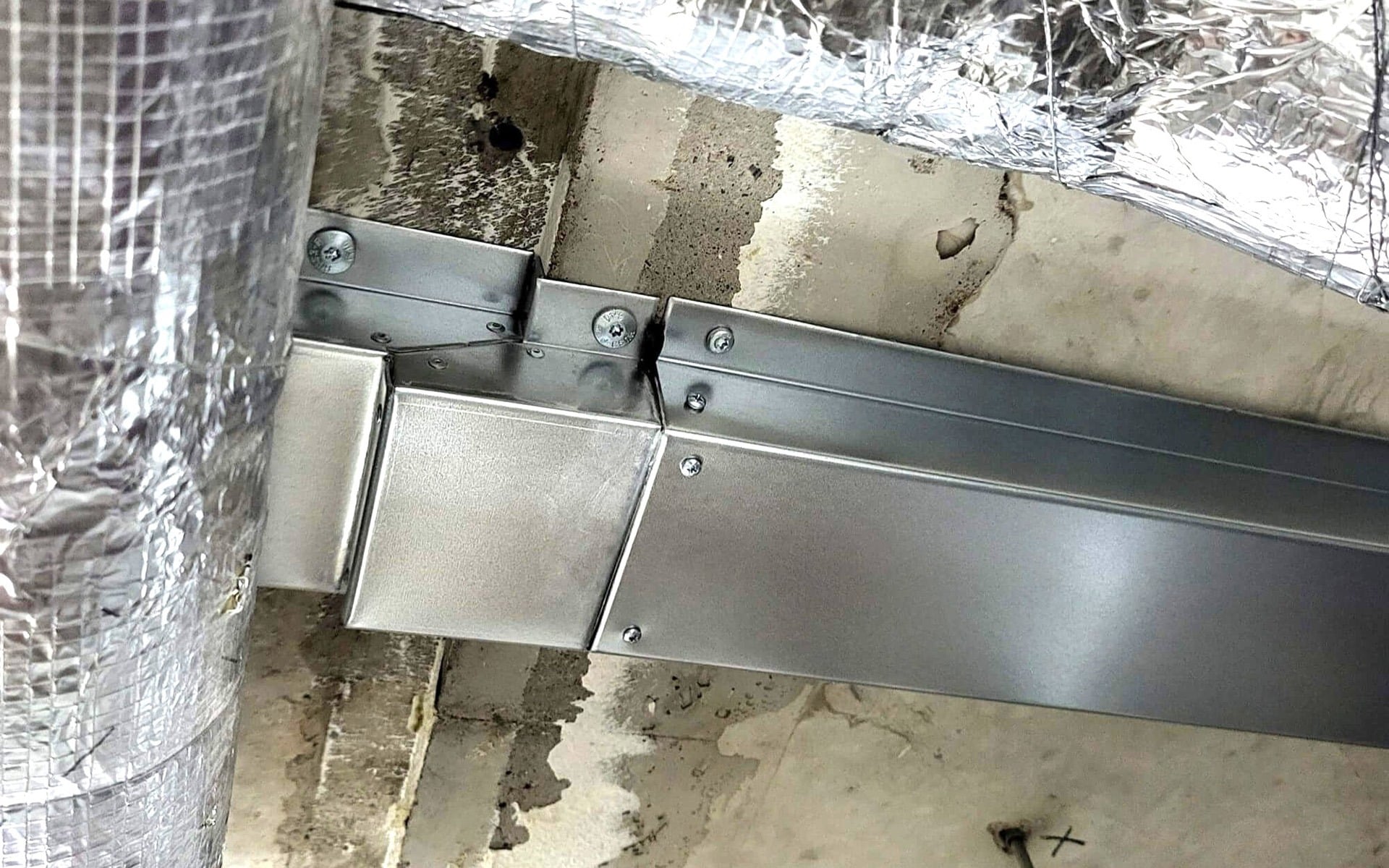

Überall dort, wo Kabel ihre Richtung ändern, Hindernisse umgehen oder Ebenen wechseln, sorgen die Kanäle dafür, dass die Leitungen durchgehend brandschutztechnisch gekapselt bleiben.

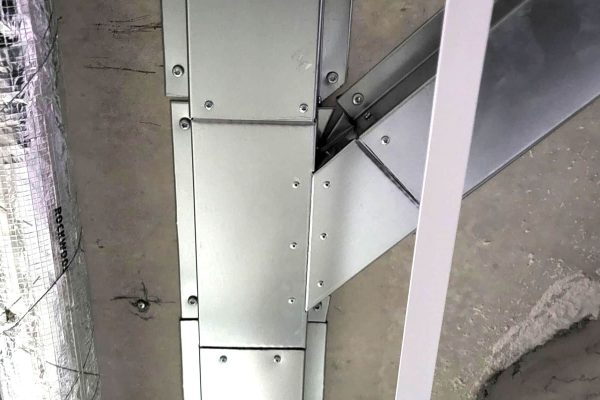

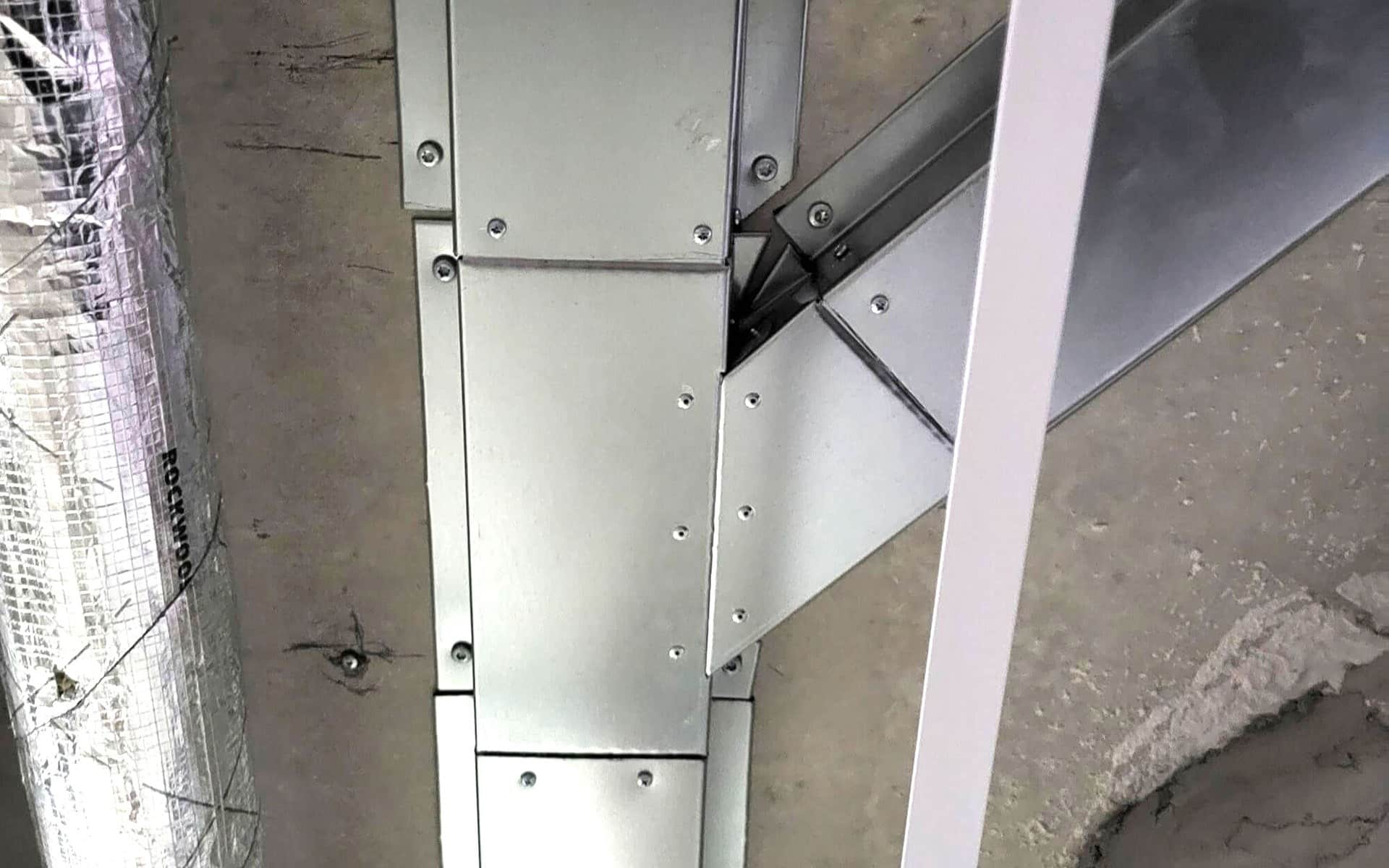

Die Vielzahl an Richtungswechseln, Versprüngen und Abzweigen machte den Einsatz von Standardbauteilen jedoch nur eingeschränkt möglich. Deshalb wurde ein Großteil der Strecke über projektspezifisch geplante Sonderbauteile realisiert. Grundlage hierfür war ein präzises Aufmaß direkt auf der Baustelle. Auf dieser Basis entstand ein detaillierter Bauplan, der alle Besonderheiten der Einbausituation berücksichtigt.
Die eingesetzten Sonderbauteile übernehmen dabei konkrete Funktionen innerhalb der Strecke:

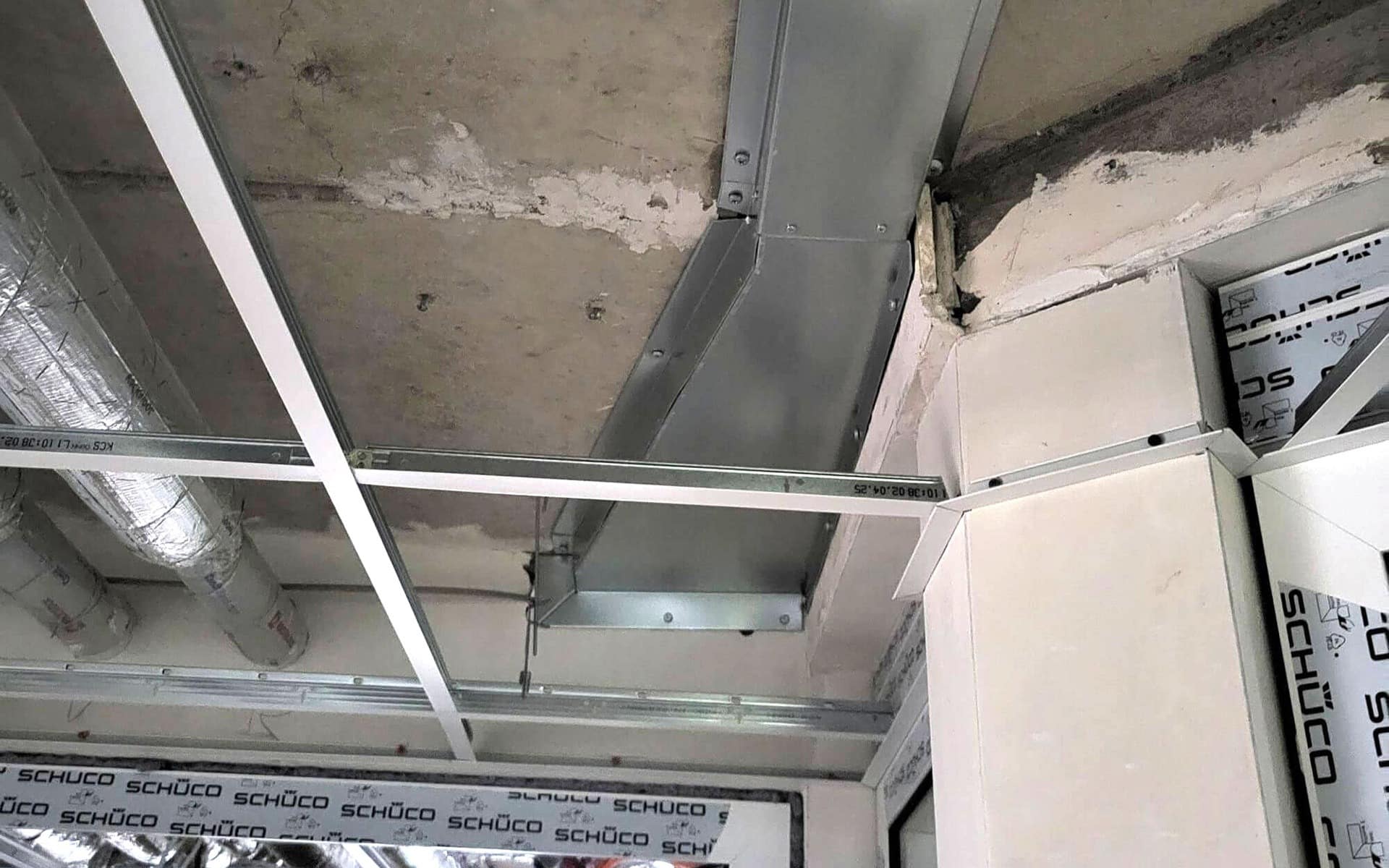

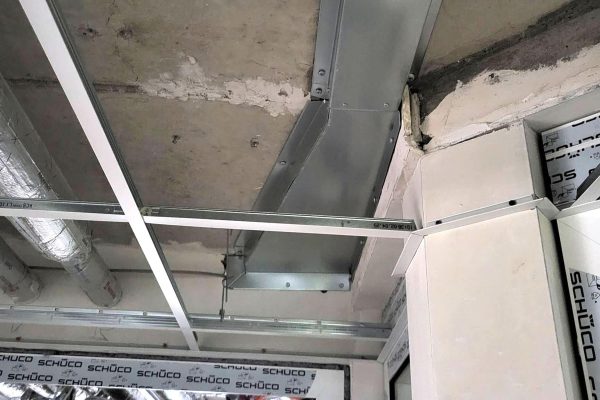

Sie verbinden einzelne Kanalabschnitte, ermöglichen saubere Richtungsänderungen und sorgen dafür, dass auch bei komplexen Verläufen keine Unterbrechung der Schutzfunktion entsteht. Selbst an schwierigen Übergängen und engen Bereichen kann so eine durchgängige, geschlossene Führung umgesetzt und eine Brandweiterleitung verhindert werden.
Durch die enge Abstimmung von Aufmaß, Planung und Umsetzung entstand eine Lösung, die sich exakt in die vorhandene Umgebung einfügt und gleichzeitig eine zuverlässige brandschutztechnische Abschottung der Kabelanlage gewährleistet.
Dieses Projekt zeigt:
Gerade bei komplexen Leitungsführungen entsteht die Qualität nicht nur im Produkt – sondern im Zusammenspiel aus Planung und passgenauen Sonderlösungen.
Der Wichmann Instafix Kanal ist in verschiedenen Abmessungen erhältlich und ist für die Feuerwiderstandsklassen I30 bis I120 nach DIN 4102-11 klassifiziert. Die allgemeine Bauartgenehmigung sowie Montagehinweise und weitere Downloads sind unter https://www.wichmann.biz/brandschutzkanaele/ abrufbar.
