Nachhaltige Flachdachsanierung mit EPDM-Planen
Die Komplettsanierung eines Flachdaches ist üblicherweise sehr zeit- und kostenintensiv, denn die Altabdichtung muss in der Regel komplett demontiert und als Sondermüll entsorgt werden. Der EPDM-Spezialist CARLISLE® CM Europe hat ein spezielles System entwickelt, mit dem eine Direktsanierung sogar auf PVC-Altabdichtungen möglich ist.

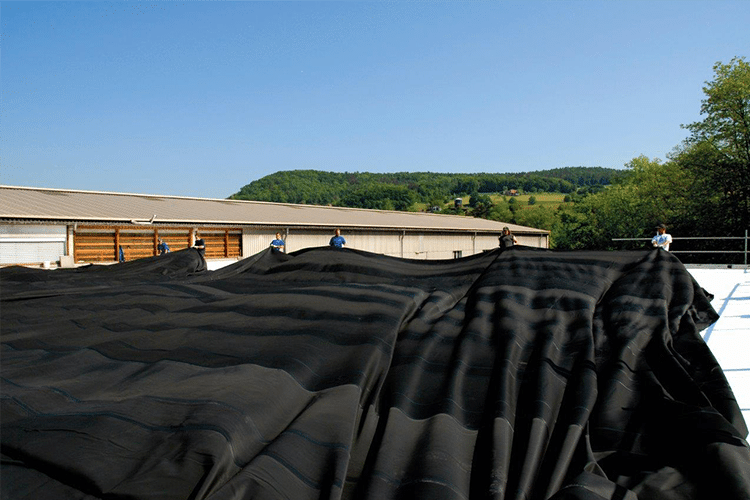

Dachabdichtung aus großflächigen EPDM-Planen
Das HERTALAN® Abdichtungssystem vereint eine Reihe von stofflichen und verlegetechnischen Vorteilen. Wir arbeiten hier mit großformatigen Planen bis zu einer Größe von 1.000 m². HERTALAN® EASY COVER EPDM-Planen sind dauerelastisch in einem sehr breiten Temperaturbereich und daher äußerst witterungs- bzw. alterungsbeständig. Bei fachgerechtem Einbau sind Nutzungsdauern von mehreren Jahrzehnten sichergestellt. Das unabhängige Prüfinstitut Süddeutsches Kunststoff-Zentrum (SKZ) bescheinigt HERTALAN® EPDM eine Gebrauchsdauer von über 50 Jahren. Die Planen können im Werk passgenau wie ein Maßanzug für das individuelle Bauvorhaben vorkonfektioniert werden. Sie entstehen durch Vulkanisation im Hot-Bonding-Verfahren, also unter definierten, gleichbleibenden Bedingungen. Auf der Baustelle sind nur noch maximal fünf Prozent manuelle Nahtfügungen erforderlich – das bedeutet große Zeitersparnis und zusätzliche Sicherheit. Die einlagige Verlegung kommt ohne Bitumenkocher oder Einsatz einer offenen Flamme aus – das bedeutet gleichzeitig mehr Sicherheit für den Verarbeiter. Alle Planenverbindungen werden vorrangig mit separaten, mittels Heißluft aufschweißbaren Abdeckbändern hergestellt.
© Carlisle
Direktsanierung auf PVC-Altabdichtungen
Mit dem CARLISLE® Induktionssystem werden die HERTALAN® EPDM-Planen mechanisch per Induktionsverschweißung auf der PVC-Altabdichtung befestigt und das ohne Durchdringung der Dachhaut. Zunächst werden speziell beschichtete Halteteller nach den Vorgaben der erstellten Windlastberechnung durch die Altabdichtung im Untergrund befestigt. Ein zusätzlicher Pluspunkt, denn dadurch wird der komplette bisherige Dachaufbau nachträglich noch einmal befestigt.
Durch diese sogenannte Feldbefestigung wird die Windlast im Gegensatz zur traditionellen Saumbefestigung gleichmäßig auf die Plane verteilt. Hierdurch wird die asymmetrische Krafteinwirkung auf Teller und Naht verhindert und damit das unerwünschte Flattern der Abdichtung vermieden.
Die Halteteller werden mit korrosionsbeständigen Schrauben aus Edelstahl befestigt, um einen langfristig schädlichen Einfluss von eingeschlossener Restfeuchte zu vermeiden. Bei direkter Befestigung auf harten Untergründen ohne zusätzliche Wärmedämmung, wie Beton, Porenbeton oder Holz, besteht das Befestigungssystem aus der passenden Schraube und dem speziellen, für das Induktionsverfahren zugelassenen Halteteller. Enthält der Schichtenaufbau eine Wärmedämmung, wird zusätzlich eine Tülle aus Kunststoff integriert. Dadurch wird die Schraubenlänge reduziert und es wird auch die Durchtrittsicherheit gewährleistet, so dass die Dachbahn nicht zerstört werden kann. Durch die Kombination verschiedener Schrauben und Tüllen lassen sich Längen bis zu 440 mm abbilden.
Eine patentrechtlich geschützte Besonderheit bildet eine Schmelzsicherung am unteren Ende der Kunststofftülle. Beim Eindrehen der Schraube wird die Schmelzsicherung plastisch verformt und bildet dadurch eine Unterlagsscheibe. Die auftretende Reibungswärme wird somit absorbiert. Bestimmte Untergründe, wie z.B. Poren- oder Bimsbeton, garantieren keine ausreichende Festigkeit. Hier sind durch Auszugsversuche die Bemessungslasten der Befestiger gesondert zu bestimmen. Die Verarbeitung der Schraubensysteme erfolgt mit Setzautomaten sowie Handsetzgeräten.

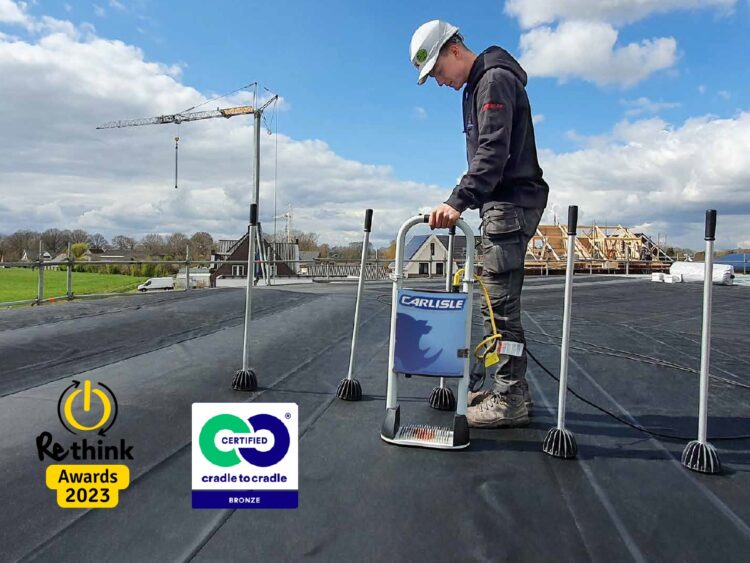

Nach Befestigung der Halteteller werden die Plane bzw. Teilplanen auf der Dachfläche ausgebreitet und das Induktionsgerät über den Befestigungstellern positioniert. Die Aktivierungszeit für den Schweißvorgang mit den Haltetellern beträgt ca. 5 Sekunden. Abschließend werden die Schweißbereiche mit zum System gehörenden magnetischen Kühlstangen beschwert. Innerhalb von 45 weiteren Sekunden wird die Verbindung der Plane mit den Haltetellern dauerhaft sicher gefestigt.
Nachhaltigkeit neu gedacht
Die Besonderheit bei der mechanischen Befestigung der EPDM-Planen im Induktionsschweißverfahren: Mittels umgekehrter Induktion ist es auch möglich, die Planen wieder von den Haltetellern zu lösen. Die Planen werden hierbei nicht beschädigt und können bedenkenlos wiederverwendet werden. Lediglich die Halteteller sind für eine erneute Verlegung zu ersetzen. Diese Rückbaumöglichkeit bietet sich beispielsweise im Falle einer nachträglich geplanten Dachaufstockung an. Am Ende der Gebrauchsdauer der Planen können diese sortenrein recycelt und dem Produktionskreislauf wieder zugeführt werden, indem das EPDM devulkanisiert und der Rohstoff dem Produktionskreislauf wieder zugeführt wird. Das zirkuläre HERTALAN® Abdichtungssystem wurde vom Cradle to Cradle Product Innovations Institute mit dem Cradle to CradleTM Bronze-Zertifikat mit Silberstreifen zertifiziert und zudem als außergewöhnlich innovative Lösung, die perfekt zum Ansatz der Kreislaufwirtschaft passt, mit dem renommierten niederländischen Nachhaltigkeitspreis „Rethink Awards 2023“ in der Kategorie „Nachwachsende Rohstoffe“ ausgezeichnet.
