ESD-Böden in der Praxis: Anforderungen, Systemaufbau und typische Planungsfehler
ESD-Boden in der Produktionshalle – worauf es in der Planung wirklich ankommt
Elektrostatisch ableitfähige Bodenbeschichtungen sind in der Planung häufig ein Randthema –bis es zu Funktionsstörungen oder Qualitätseinbußen im Prozess kommt. Gerade in der Elektronikfertigung können bereits geringe elektrostatische Entladungen zu Schäden oder Qualitätsproblemen bei Bauteilen führen. Entsprechend entscheidend ist ein funktionierendes ESD-System, das nicht nur normgerecht ist, sondern auch dauerhaft stabil bleibt.
Am Beispiel einer Produktionshalle eines Elektronikherstellers zeigen wir, worauf es bei der Planung und Umsetzung eines ESD-Bodens tatsächlich ankommt.
Projektkontext: Hohe Anforderungen an Funktion und Untergrund
In der Produktionshalle werden empfindliche elektronische Komponenten gefertigt, die zuverlässig vor elektrostatischer Entladung geschützt werden müssen. Gleichzeitig lag ein typisches Bestandsszenario vor: ein alter, unebener Betonuntergrund mit entsprechendem Vorbereitungsbedarf.
Ziel war ein Bodenaufbau, der:
-
- ESD-Anforderungen gemäß DIN EN 61340-5-1 erfüllt
- eine homogene Ableitfähigkeit über die gesamte Fläche gewährleistet
- mechanisch und chemisch belastbar ist
- gleichzeitig eine optisch ansprechende und pflegeleichte Oberfläche bietet
Systemaufbau im Projekt: Anpassung an die Bestandssituation
Im vorliegenden Projekt wurde auf Basis des bewährten ESD-Systems F2 gearbeitet, der Aufbau jedoch gezielt an die Gegebenheiten vor Ort angepasst.
Aufgrund des Bestandsuntergrunds kam eine Spezialgrundierung zum Einsatz, die zusätzlich vor rückseitiger Feuchteeinwirkung schützt. Mehrfache Ausgleichsspachtelungen stellten eine ebene und porengeschlossene Oberfläche her – eine Voraussetzung für die Funktionsfähigkeit der elektrisch ableitfähigen Beschichtung.
Das ESD-System selbst basiert auf:
-
- einer leitfähigen Verbindung zur Gebäudeerdung über Kupferband
- einer querleitfähigen Ableitschicht zur gleichmäßigen Ladungsverteilung
- einer elektrisch ableitfähigen Nutzschich
- So entsteht eine gleichmäßige Ableitfähigkeit über die gesamte Fläche – entscheidend für die normgerechte Funktion.
Typische Fehler in der Praxis
Gerade bei ESD-Beschichtungen zeigen sich in der Praxis immer wieder ähnliche Schwachstellen:
-
- unzureichend vorbereitete oder falsch bewertete Untergründe
- fehlende oder fehlerhafte Erdungsanbindung
- nicht abgestimmte Systemkomponenten
- Fokus auf Einzelprodukte statt auf das Gesamtsystem
- fehlende Berücksichtigung der späteren Nutzung und Reinigung
Diese Punkte führen häufig dazu, dass die geforderte Ableitfähigkeit nicht dauerhaft eingehalten wird.
Unsere Rolle in der Planung
Als Hersteller von Reaktionsharzen für Industrieböden unterstützen wir Planer und Ausführende dabei, für die jeweilige Nutzungssituation geeignete Beschichtungssysteme auszuwählen. Unsere technischen Fachberater begleiten dabei insbesondere die Abstimmung von Untergrund, Systemaufbau und Anforderungen aus Nutzung und Norm.
Ziel ist es, Planungssicherheit zu schaffen und Systeme so auszulegen, dass sie nicht nur auf dem Papier funktionieren, sondern auch im Betrieb.
Mit einer regelmäßigen, systemgerechten Reinigung – entsprechend der Reinigungs- und Pflegeempfehlung für elektrisch ableitfähige Industrie- und Gewerbeböden – bleiben sowohl die optische Qualität als auch die technische Funktion langfristig erhalten.
Projektdaten im Überblick

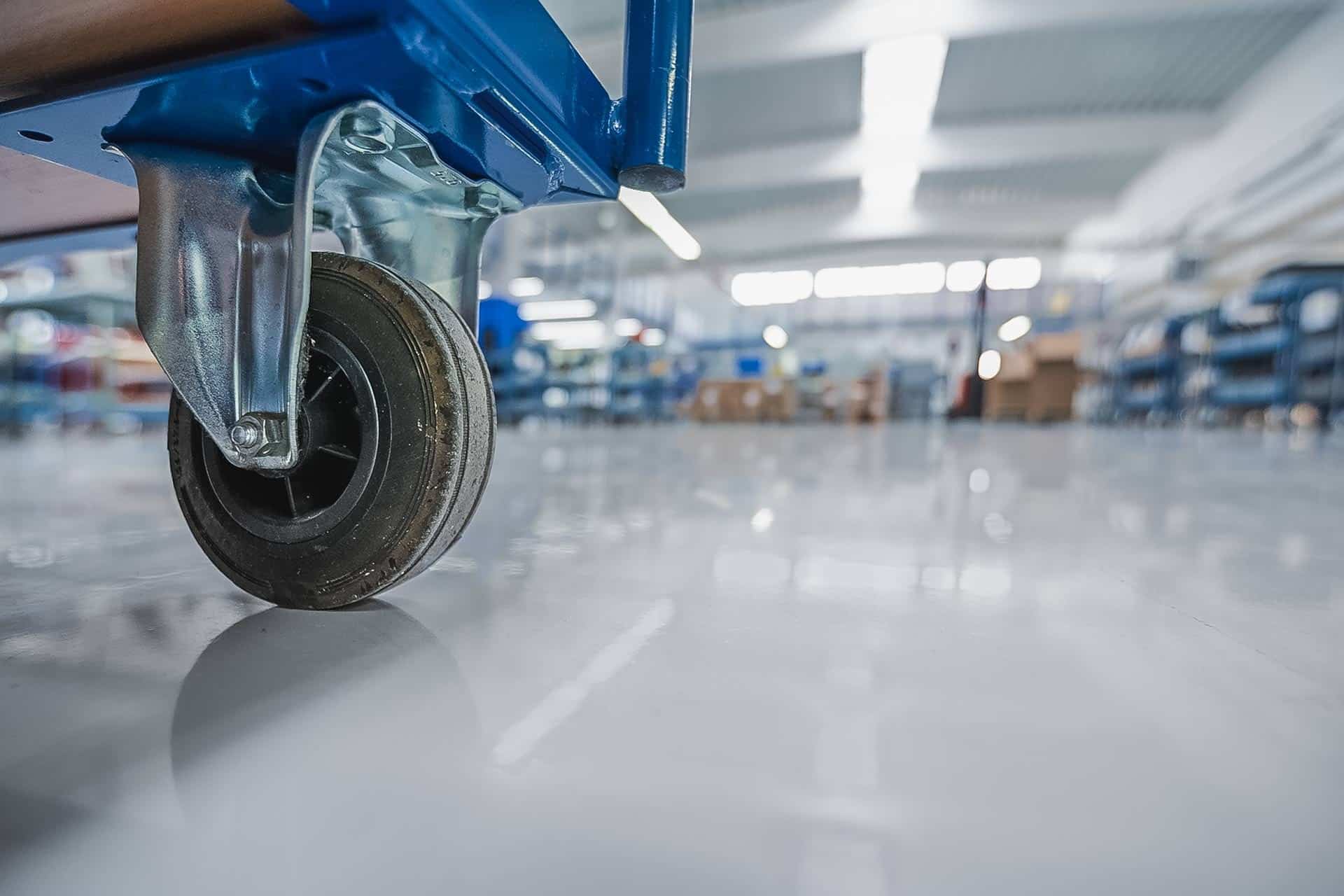

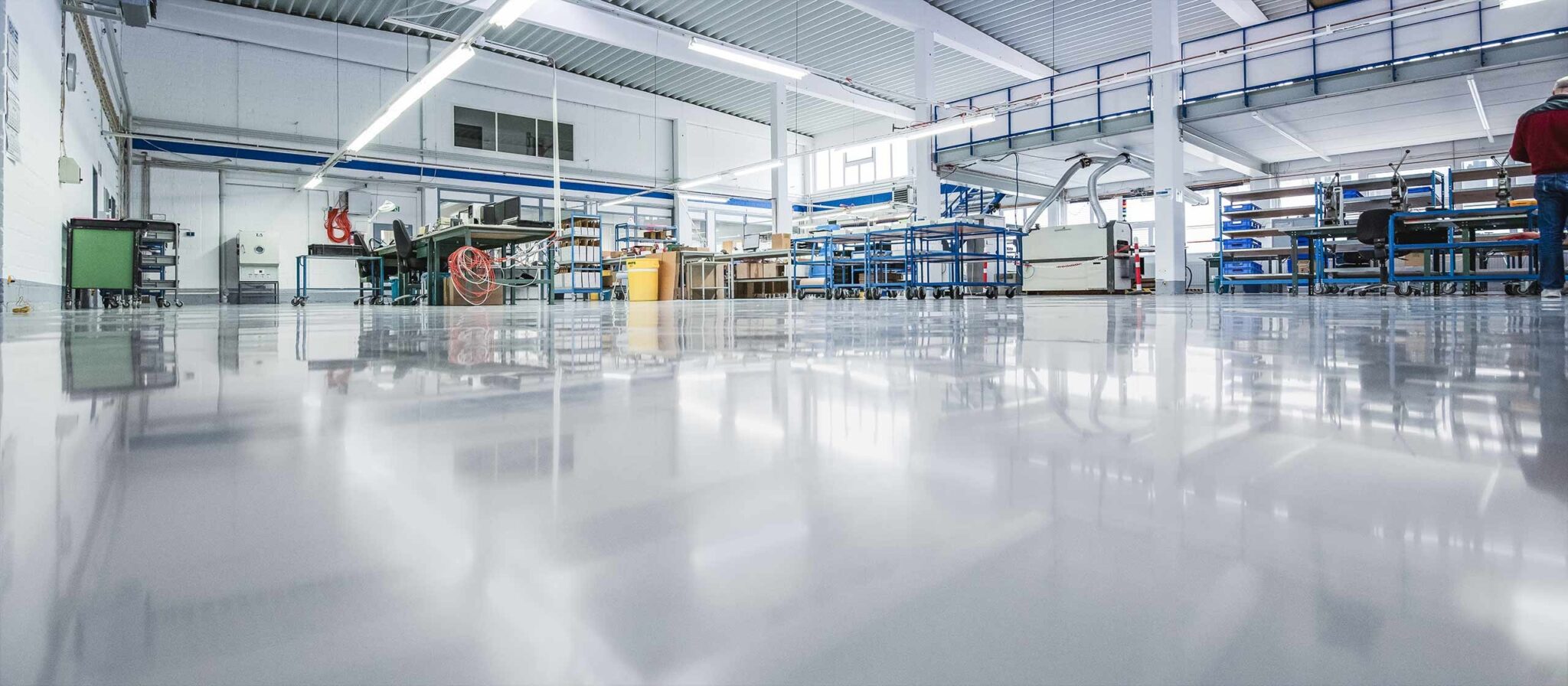

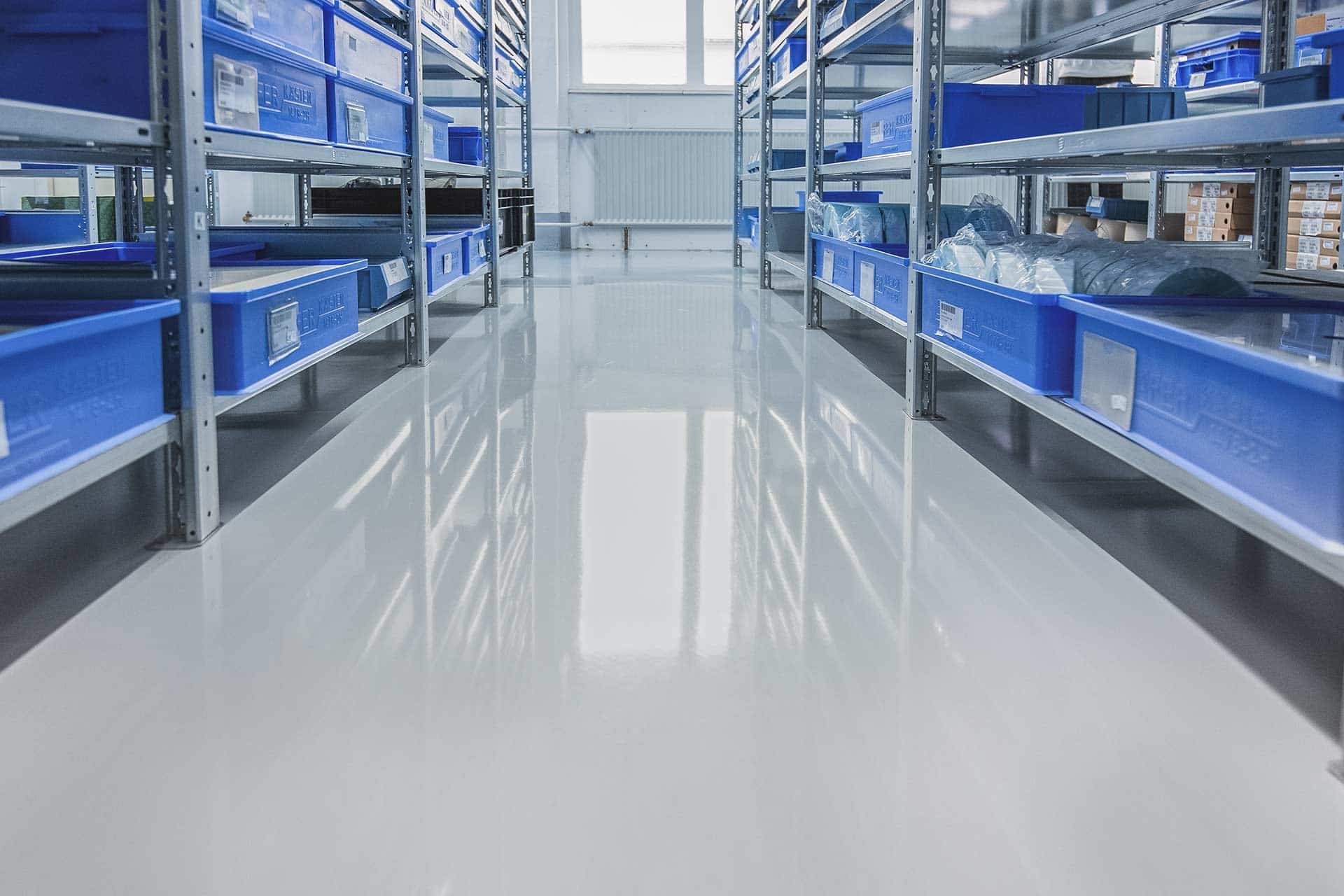

Bereich: Produktionshalle
Flächengröße: 900 m²
Flächentyp: ESD-Bodenbeschichtung
Fertigstellung: Juni 2023
Fazit: ESD ist ein System, kein Einzelprodukt
Das Projekt zeigt deutlich: Die Funktion eines ESD-Bodens steht und fällt mit der Planung. Entscheidend ist nicht die einzelne Beschichtung, sondern das Zusammenspiel aus Untergrund, Aufbau, Erdung und Nutzung.
Wer hier frühzeitig die richtigen Weichen stellt, vermeidet spätere Funktionsprobleme und sichert die Qualität sensibler Produktionsprozesse langfristig ab.
Wenn Sie mehr über ESD-Bodenbeschichtungen oder geeignete Lösungen für Ihre Produktionsflächen erfahren möchten, unterstützen wir Sie gerne bei der Planung und Umsetzung.
