Brandsimulation: Die Wichmann Kabelbox in Aktion
Am 05. Juli 2024 fand das 10-jährige Sommerfest-Jubiläum der Wichmann Brandschutzsysteme statt – ein Tag voller Freude, Entspannung und Gemeinschaft. Die Brandschutzspezialisten aus dem Sauerland nutzten die Gelegenheit und stellten neben diversen Highlights wie z.B. dem Public Viewing des EM-Viertelfinals zwischen Deutschland und Spanien oder dem leckeren BBQ-Catering eine Brandvorführung auf die Beine.

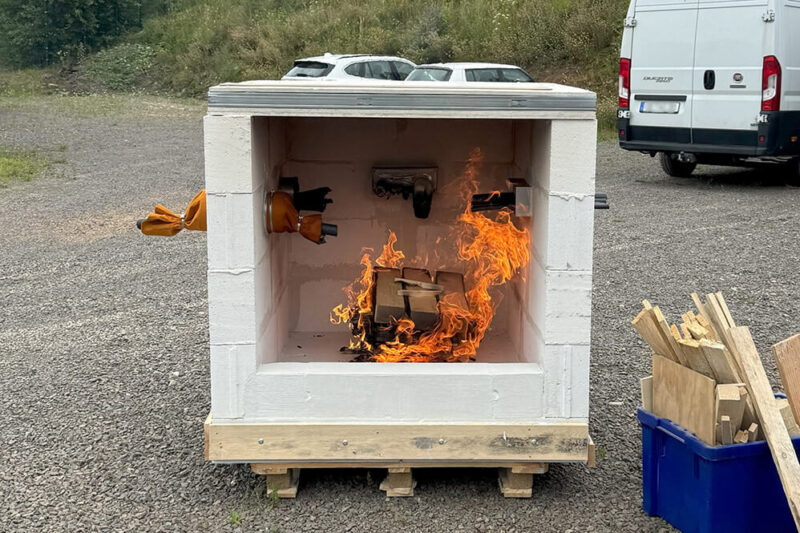

In enger Absprache mit der Brandschutzdienststelle des Kreis Olpe und der ortsansässigen Feuerwehr legte man bereits am frühen Nachmittag ein Feuer, welches für 90 Minuten den Feuerwiderstand der eingebauten Kabelabschottungen demonstrierte. Während der gesamten Vorführung bestand für die interessierten Zuschauer keine Gefahr. Für ausreichend geeignetes Löschmittel und genügend Abstand zu Personen und Brandlasten war gesorgt. Insgesamt verbaute Wichmann 4 unterschiedliche Kabelboxen in einen Massivwand-Kubus: Eine klassische WD90 Kabelbox in eckiger Form, eine runde Easyfoam Box, eine Box mit Rauchgasschürze und eine bewusst fehlerhaft eingebaute WD90 Kabelbox, bei der die Rauchabdichtung fehlte (siehe Abschnitt Zusätzliche passive Sicherheit)

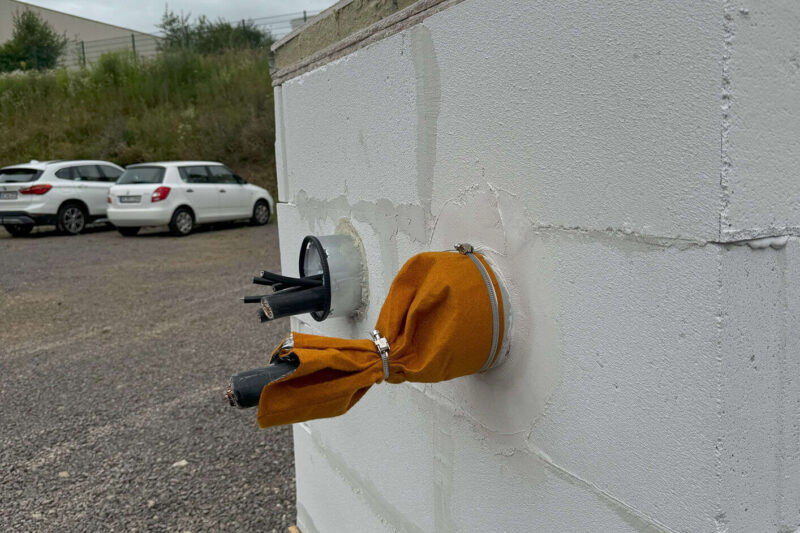

Vorne links: Kabelbox mit Rauchgasschürze, Hinten links: Runde Easyfoam WD90 Kabelbox, Hinten: WD90 Kabelbox eckig, Rechts: Kabelbox ohne Rauchgasabdichtung
© Wichmann Brandschutzsysteme GmbH & Co. KG
Der Ernstfall, zu dem es hoffentlich nie kommt
Der Einbau von Kabelabschottungen ist in vielen Baubestimmungen und Sicherheitsstandards vorgeschrieben, insbesondere in Gebäuden mit hohen Brandschutzanforderungen wie Krankenhäusern, Schulen, großen Wohnkomplexen, Bürogebäuden und Industrieanlagen.
In der Vorführung von Wichmann demonstriert der Massivwand-Kubus einen Raum in einem der oben genannten Gebäude, in dem ein Feuer ausbricht. Die in den Wänden eingebauten Kabelboxen verhindern, dass der Brand von einem Raum oder Gebäudeteil auf andere Bereiche übergreift und somit die Sicherheit der Personen im Gebäude gefährdet. Sie sind industriell so vorgefertigt, dass sie bei extremer Hitze reagieren. Sobald die Temperatur im Raum/Kubus auf ca. 100 Grad Celsius ansteigt, beginnen die Brandschutzpakete in den Kabelboxen aufzuschäumen und die Öffnungen, durch die die Kabel verlaufen, selbstständig zu versiegeln. Dadurch wird verhindert, dass Feuer und Rauch durch diese Öffnungen in andere Gebäudeteile gelangen.
Zusätzliche passive Sicherheit
Bei der Montage einer Wichmann Kabelbox kann ein Monteur kaum etwas falsch machen. So lange die Box richtig eingemörtelt/eingeschäumt und die Schaumstopfen an den Seiten eingesetzt und abgedichtet werden, ist zuverlässiger Brandschutz gewährleistet.
Wenn die Kabelbox allerdings nicht per Silikon- bzw. Acryl abgedichtet wird, verhindert das Schott nur den Übergriff von Feuer – Rauch kann hindurchziehen. Ein Brandschott muss immer gegen Kaltrauch abgedichtet werden, da die meisten Opfer bei Bränden bekanntlich auf den Rauch zurückzuführen sind.

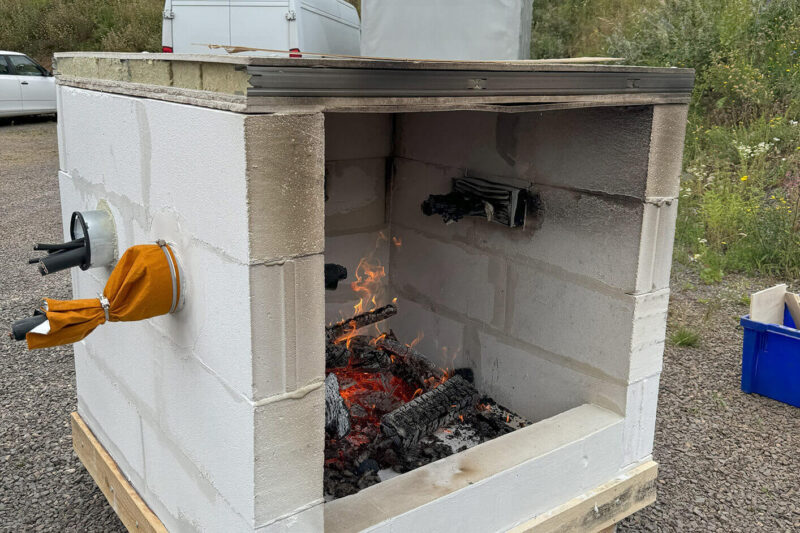

Im Falle von Instandsetzungen und Nachinstallationen, kommt es nicht selten vor, dass Brandabschottungen offen stehen und nicht sofort wieder geschlossen werden. Mineralfaser- und Mörtelschotts können dem Feuer dann nichts mehr entgegensetzen. Bei der Kabelbox ist das anders. Auch wenn dann Kaltrauch durch die Kabelbox kommen kann, schließt sie die Öffnung im Brandfall auch dann, wenn sie nicht richtig abgedichtet ist. Wie in der Brandvorführung an der rechten Seite des Kubus zu sehen war, ist das eine zusätzliche passive Sicherheit, die nicht jedes Schott bietet.
Die spektakuläre Brandsimulation machte einmal mehr deutlich, wie bedeutsam Brandschutzmaßnahmen für die Sicherheit in Gebäuden sind und wie effektiv Wichmann Kabelboxen sind. Trotz intensiver Hitze und langer Branddauer von 90 Minten blieb die Außenseite der Kabelboxen unbeschädigt – Feuer und Rauch konnten durch die korrekt eingebauten Boxen nicht ins Freie durchdringen.

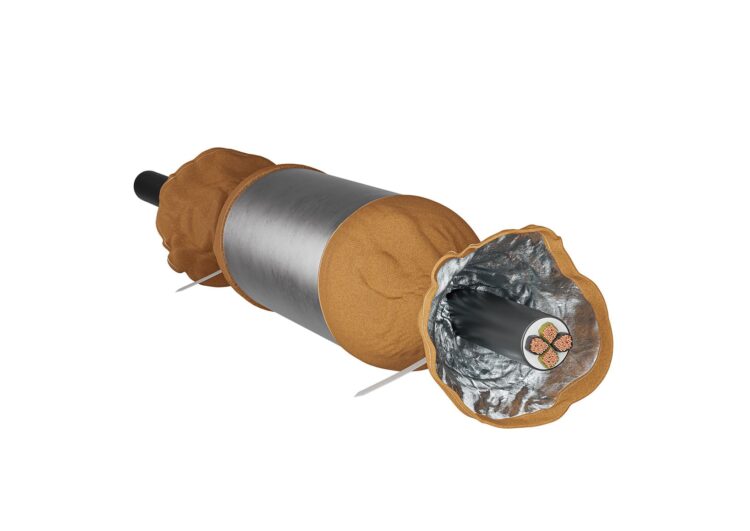

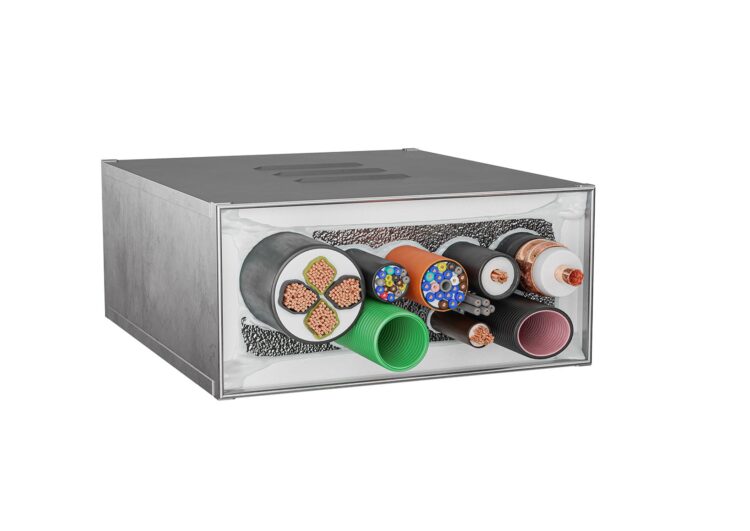

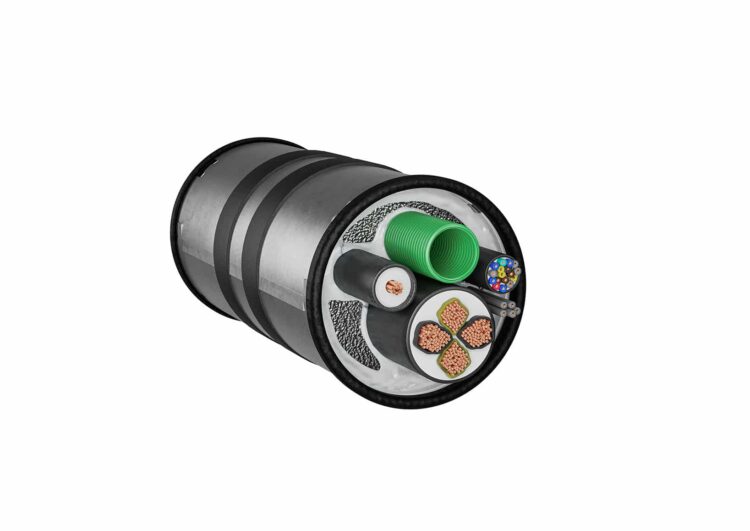

Die eingesetzten Kabelboxen in der Übersicht:
© Wichmann Brandschutzsysteme GmbH & Co. KG
Videos der Brandvorführung sind auf den Social Media Profilen der Wichmann Brandschutzsysteme zu finden.
Bei der Brandsimulation von Wichmann Brandschutzsysteme wurde die Effektivität der Wichmann Kabelboxen demonstriert. In einem kontrollierten Brandtest zeigte sich, wie diese Kabelabschottungen Feuer und Rauch zuverlässig aufhalten, um die Sicherheit in Gebäuden zu gewährleisten.
