TA-Modulator: Druckunabhängiges Regel- und Regulierventil für große Durchflussmengen
Sehr präzise Temperaturregelung, hohe Regelgenauigkeit und automatische Durchflussbegrenzung für einfachen hydraulischen Abgleich und hohe Energieeffizienz.

TA-Modulator-Serie von IMI Hydronic wurde um die Baugrößen DN 125 und 150 ergänzt, die für anspruchsvolle Kühl- und Heizanwendungen mit einem maximalen Differenzdruck bis 8 bar geeignet sind. Beide sind auch als High Flow‑Variante für sehr große Durchflussmengen erhältlich. Das druckunabhängige Regel- und Regulierventil der Marke IMI TA verfügt über einen differenzdruckunabhängigen Regler mit einer gleichprozentigen Ventilkennlinie (EQM-Charakteristik) über den gesamten Regelbereich. Dadurch wird eine sehr präzise Temperaturregelung mit einer hohen Autorität und Regelgenauigkeit sichergestellt. Zudem lässt sich das Ventil optimal mit dem stetigen, individuell konfigurierbaren, motorischen Stellantrieb TA-Slider einsetzen. Die automatische Begrenzung der maximalen Durchflussmenge ermöglicht einen einfachen hydraulischen Abgleich, der den effizienten Betrieb des Systems gewährleistet und so die jährlichen Energiekosten deutlich senkt. Darüber hinaus kann das Regelventil zur leichten Systemdiagnose und -optimierung Werte wie z.B. Durchfluss und anliegenden Differenzdruck messen. Die kompakte Bauweise erlaubt eine leichte Montage auch an schwer zugänglichen Stellen. Weitere innovative Funktionen sind der Inline-DP-Regler, das digitale Handrad und der bis zu sechsmal größere Arbeitshub im Vergleich zu Ventilen mit linearer Kennlinie.
© IMI Hydronic

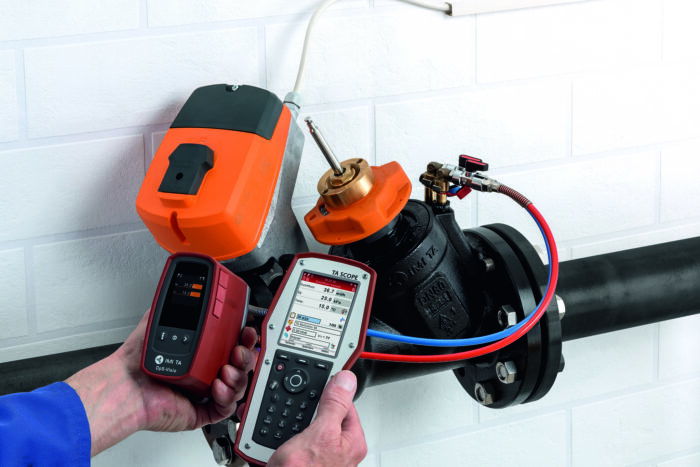

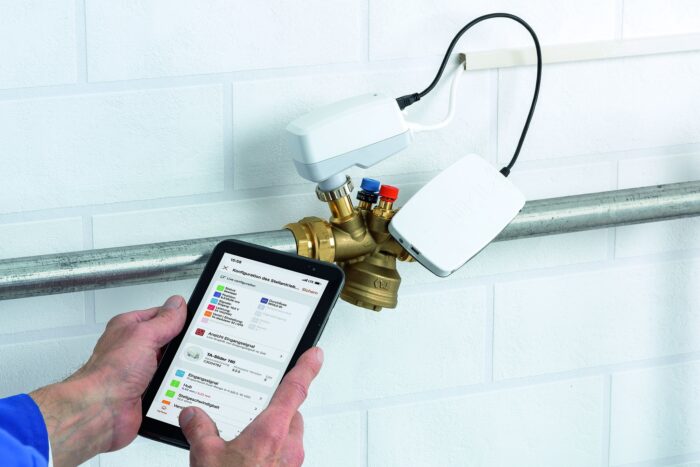

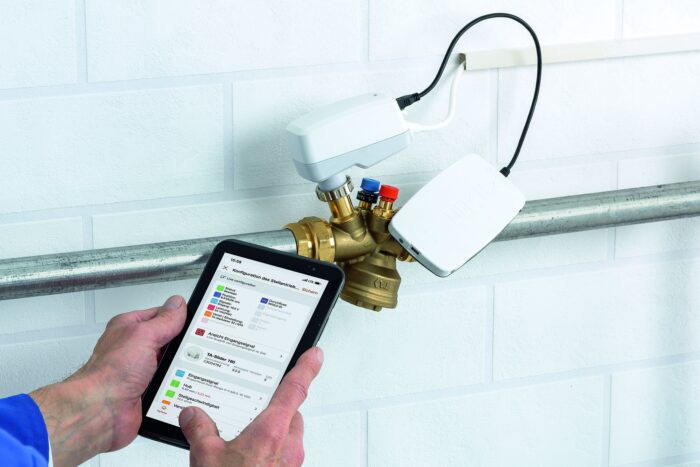

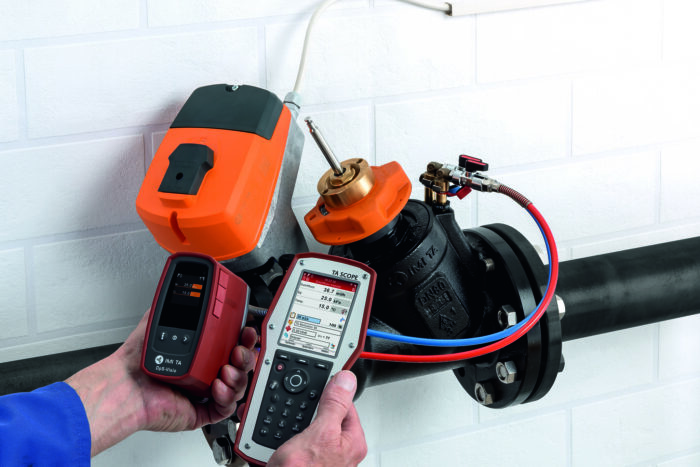

TA-Modulator verfügen über eine EQM-Charakteristik, die besonders im unteren Öffnungsbereich (bis 20 % der Durchflussmenge) eine sehr hohe Regelgenauigkeit nahezu bis auf den Nullwert sicherstellt. Demzufolge wird in der Nähe des Schließpunktes die Bewegungshäufigkeit des Stellantriebs reduziert, was dessen Lebensdauer deutlich verlängert. Neben Durchfluss und Differenzdruck lassen sich über die selbstdichtenden Messnippel auch Temperatur und Druckabfall ermitteln. Auf Basis der Messdaten kann der optimale Betriebspunkt der Pumpe bestimmt werden und damit auch deren Energieverbrauch reduziert. Die einfache Inbetriebnahme, in Kombination mit den Stellantrieben TA‑Slider, erfolgt mit einem Bluetooth-fähigen Dongle und der HyTune‑App. Diese bietet mehr als 200 Einstellungsoptionen, mit denen schnell und einfach die gewünschten Abläufe festgelegt und eine Systemdiagnose ausgeführt werden kann. Außerdem sind Lösungen KNX, ModBus und BACnet verfügbar, die eine Integration in eine übergeordnete Gebäudeautomation ermöglichen.
TA-Modulator bietet Varianten für Kleinstverbraucher bis in den Industriebereich – mit einem maximalen Differenzdruck von 400 kPa bis 800 kPa. Erhältlich sind 14 Varianten in den Baugrößen DN 15 – 150, sowie Durchflussbereiche von 92 bis 190.000 l/h. Ab Baugröße DN 65 besteht das Ventilgehäuse aus Sphäroguss EN-GJS-40 mit elektrophoretischer Oberflächenbeschichtung. Bei DN 15 – 50 gewährleistet AMETAL® die hohe Korrosionsbeständigkeit des Ventilgehäuses.
