Spektakuläre Wendeltreppe in der Wunderkammer des Brotes
Eine Treppe als begehbares Kunstwerk

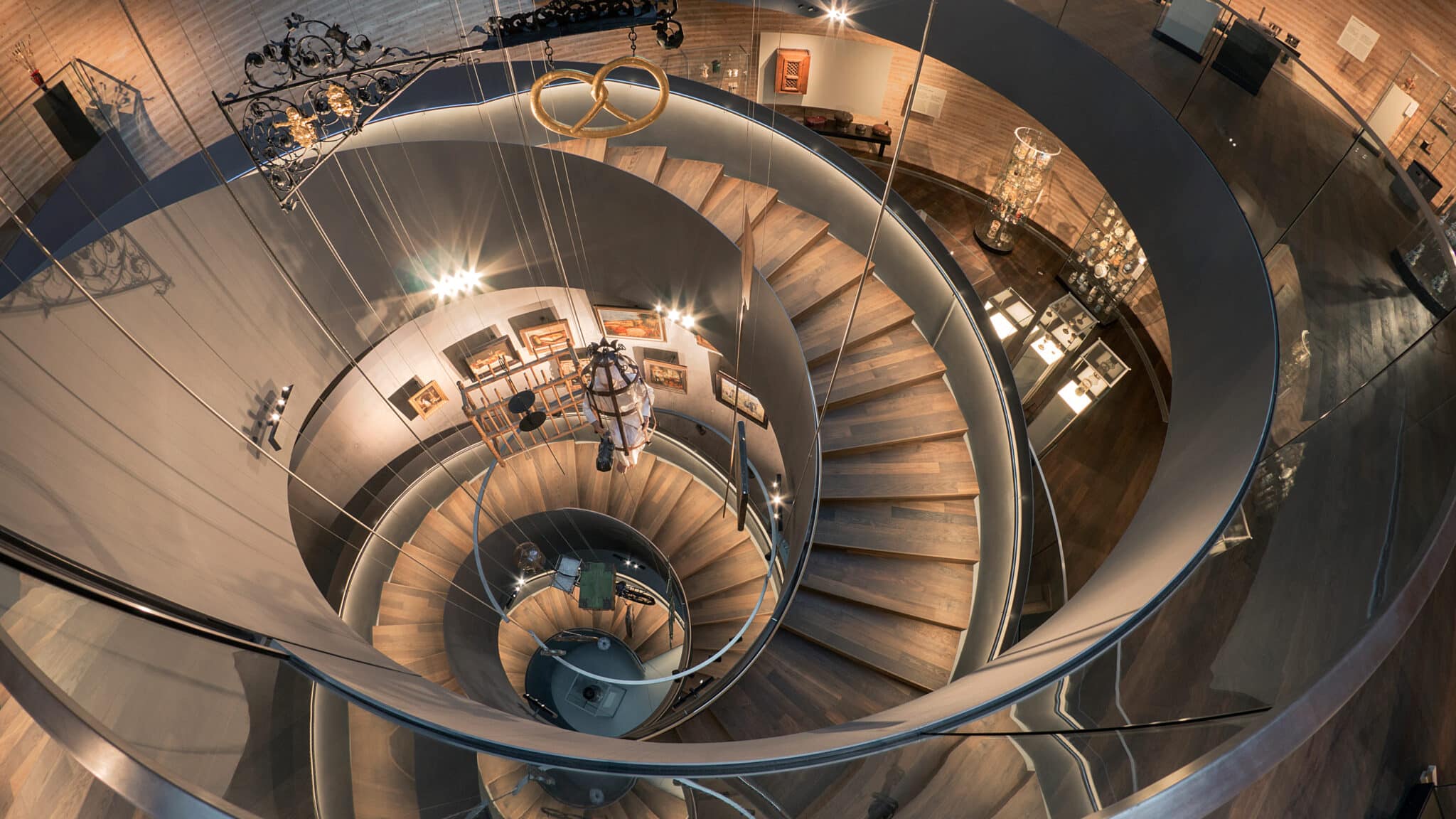

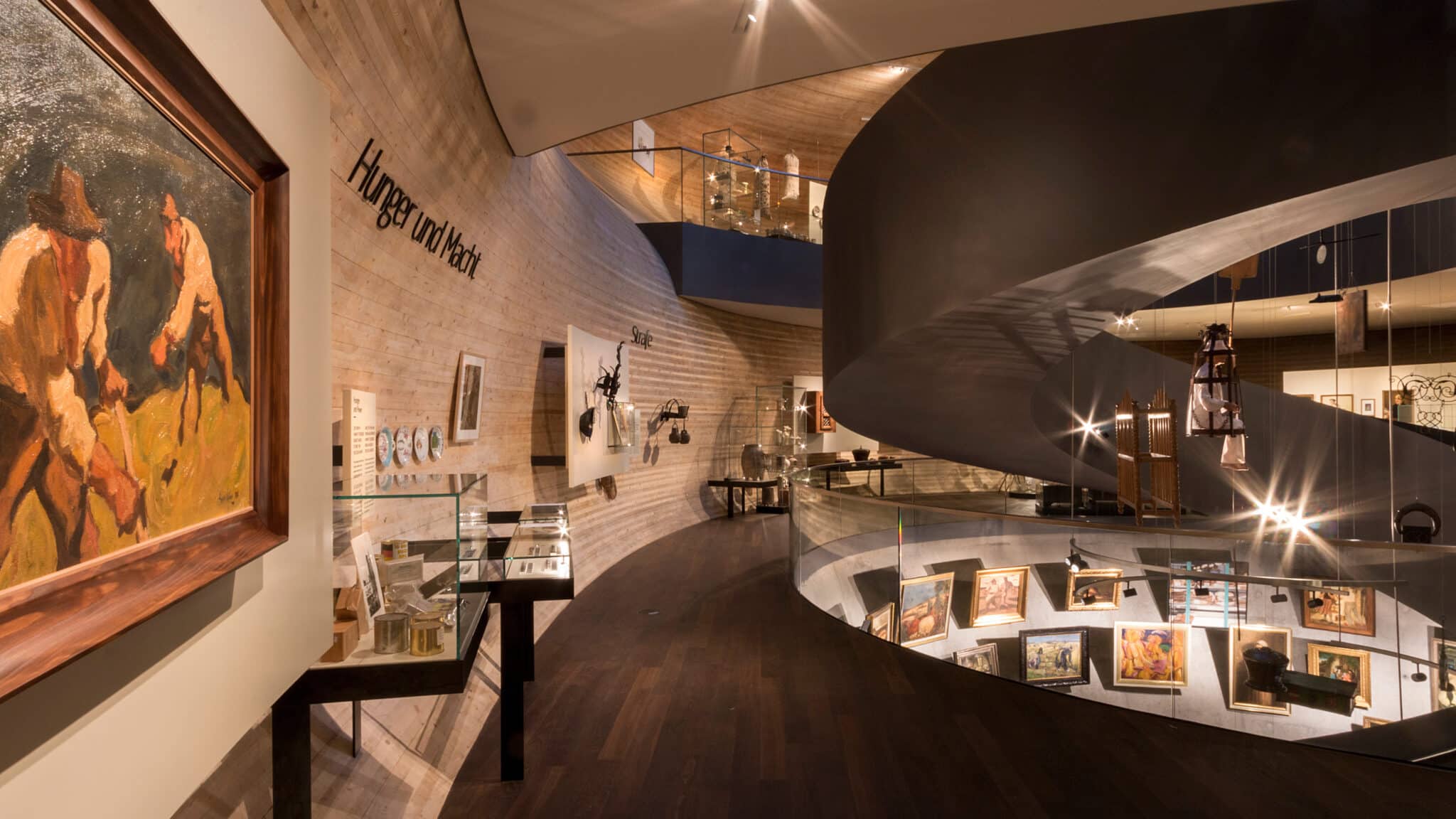

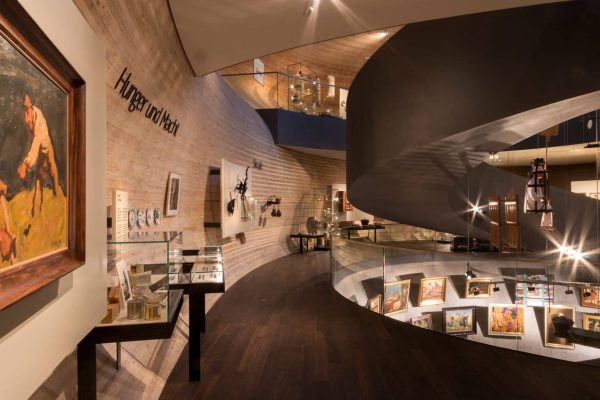

Im Zentrum der spektakulären Wunderkammer des Brotes im österreichischen Asten steht eine freitragende, spiralförmige Wendeltreppe mit brüstungshohen Wangen. Von hier aus eröffnet sich den Besuchern ein idealer Blick auf die frei im Raum inszenierten Exponate rund um das Thema Brot und Backen.
METALLART vereint Engineering, 3D-Konstruktion, statische Finite-Elemente-Berechnungen, Schwingungsanalysen sowie Fertigung unter einem Dach. Dadurch erfolgte auch die Entwurfs- und Konstruktionsplanung der Wendeltreppe vollständig in CAD. Die 3D-Modelle ermöglichten unterschiedliche Darstellungen aus frei wählbaren Perspektiven und eine detaillierte Visualisierung der Konstruktion.
METALLART übernahm zudem neben der statischen Berechnung und Erstellung einer prüffähigen Statik für die Wendeltreppe und Glasbrüstungen auch die Bauleitung.
Details:
-
- Wendeltreppe mit 5-läufigem Grundriss, der einem umgekehrten Kegel entspricht
- Laufbreite ca. 1.475 – 2.500 mm
- Treppenwangen aus mehreren Radien zusammengesetzt, da jede Stufe unterschiedliche Laufbreite aufweist → erhöhter Konstruktionsaufwand
- 3 Zwischenpodeste
- Faltwerkstufe aus ca. 5 – 10 mm starkem Stahlblech
- Edelstahl-Brüstungshandlauf mit 42/48 mm Durchmesser
- Brüstungswange mit 8 – 10 mm Wangenstärke
- Statisch mittragende Stahluntersicht

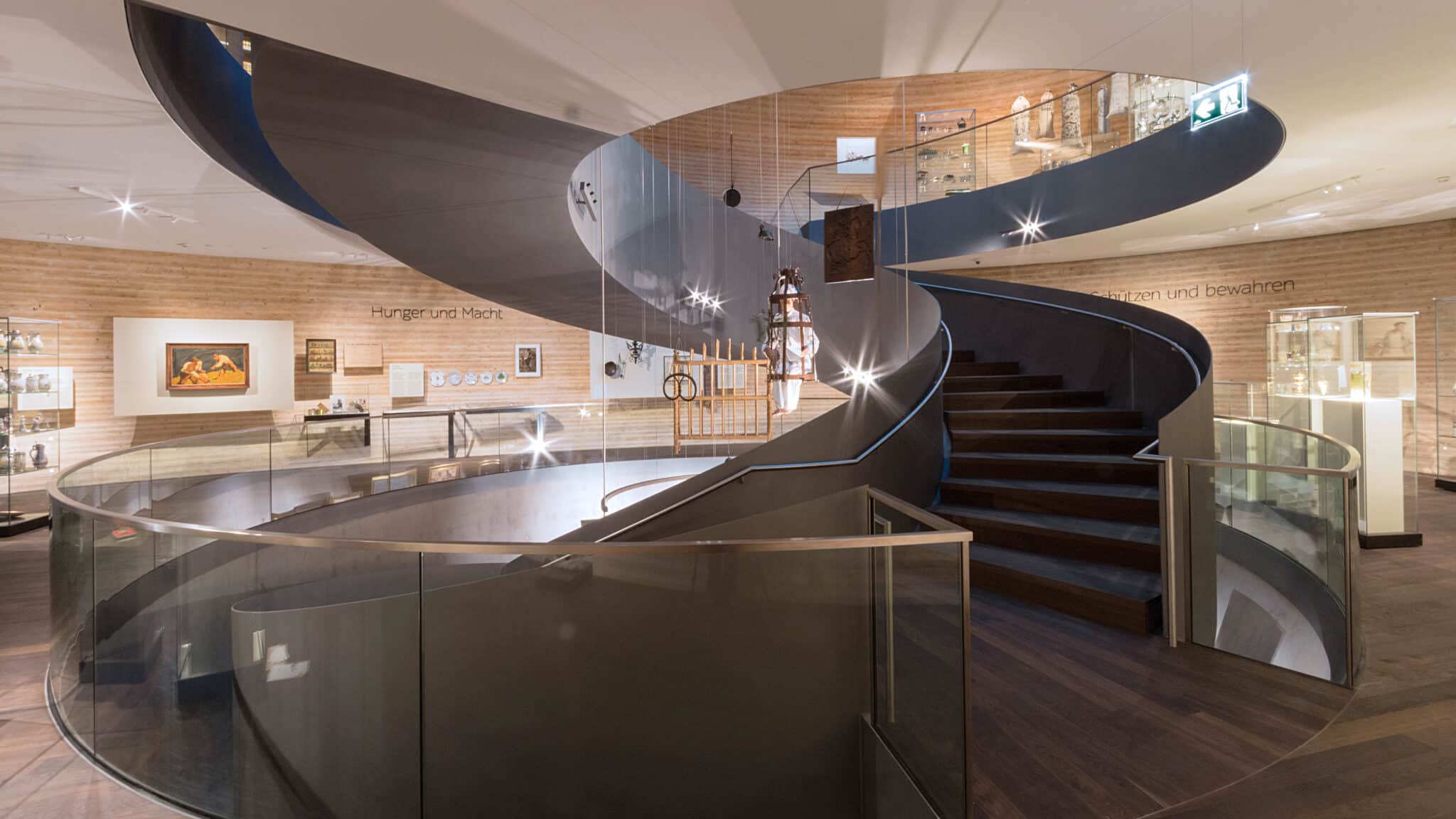

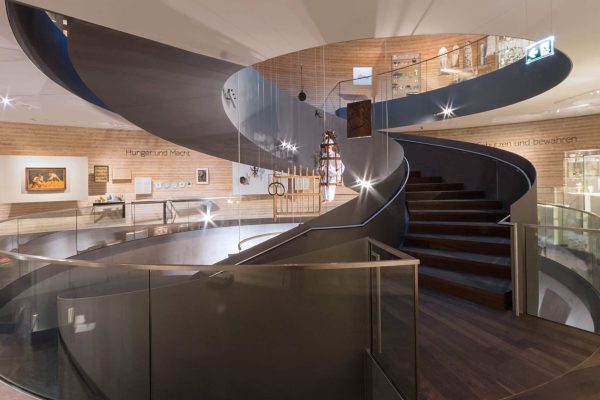

- Transparente Ganzglasgeländer auf allen drei Ebenen
- LED-Beleuchtung bauseits über unterseitige Aussparung im Edelstahlrundrohr-Handlauf realisiert; Handläufe gleichmäßig steigend und gerundet ausgeführt.
Eine besondere handwerkliche und logistische Herausforderung war die Montage der Treppe: Die insgesamt 14 Bauteile mit einem Gewicht von jeweils etwa 4,5 Tonnen wurden mittels Baukran durch das offene Dach in das Gebäude eingehoben und anschließend millimetergenau vor Ort montiert.
