Schwergewichte sicher montiert

Dachhautschonend, wind- und schneelastsicher RLT-Anlagen und Rückkühlsysteme auf dem Flachdach des Senckenberg Museums für Naturkunde Görlitz aufgeständert

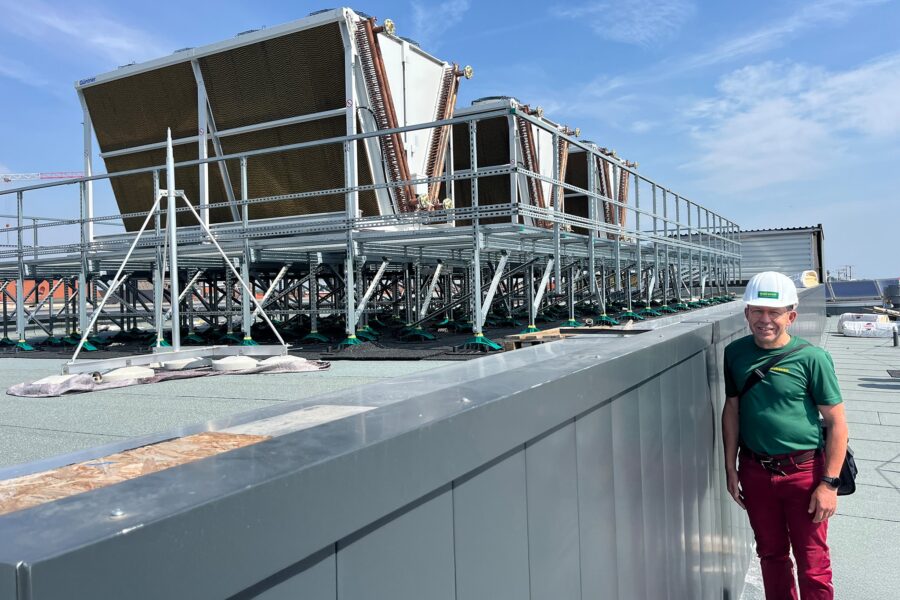

Dipl.-Ing. Andreas Strobel, Walraven-Gebietsverkaufsleiter Projektgeschäft Sachsen, auf dem Dach des Naturkundemuseums neben den Rückkühlern. ©Walraven

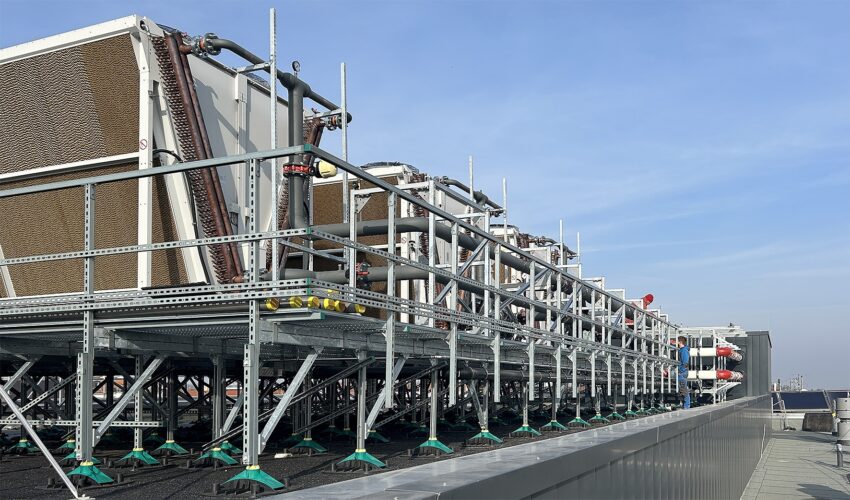

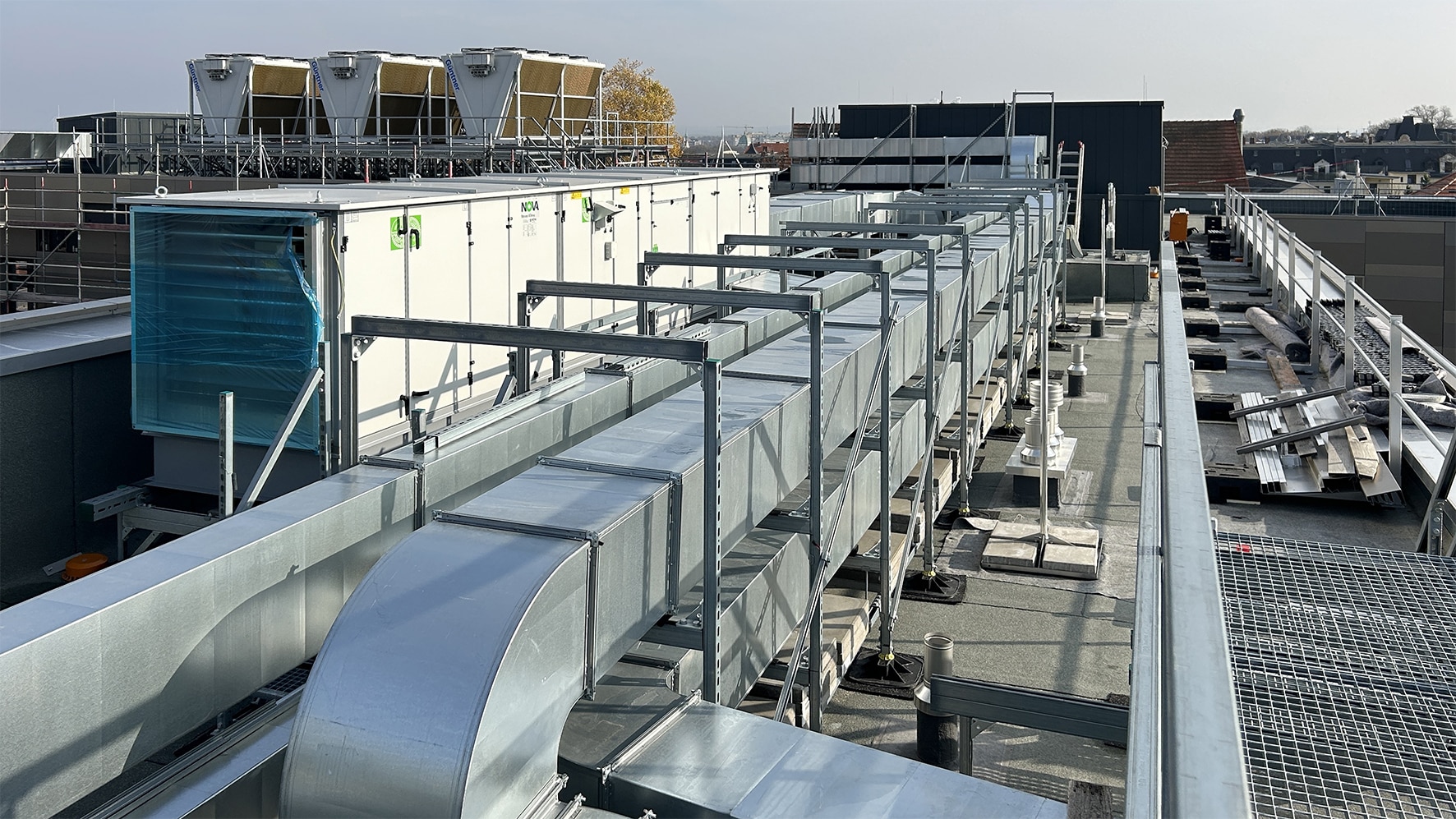

Die Aufgabenstellung bestand darin, massive Anlagen auf dem Flachdach des Naturkundemuseums aufzuständern. Dazu gehörten drei RLT-Geräte mit einem Gewicht von bis zu sieben Tonnen und drei Rückkühler mit je drei Tonnen. Zusätzlich mussten Unterkonstruktionen für Lüftungskanäle und Verrohrungen geschaffen werden, ebenso wie bequeme Zugänge für Wartungsarbeiten. Dabei war zu berücksichtigen, dass die Revisionswege auf dem Dach die Revisionspodeste kreuzen, sodass Treppen und Übergänge eingeplant werden mussten. Außerdem forderte der Dachdecker mehr Platz unter den Geräten wegen der Dachinspektion in den Folgejahren gemäß DIN 18531-1. Auch die Dauerdruckfestigkeit der Dachdämmung unter Berücksichtigung von Geräte-, Konstruktions- und Ballastierungsgewicht, Schneelast gemäß DIN EN 1991-1-3 und Windlast gemäß DIN EN 1991-1-4 musste sichergestellt werden.

Dachsicherheit stand bei den Montagen an oberster Stelle. Die durchdringungslose Aufständerung mit Walraven Yeti® Montagefüßen trägt dazu bei, dass unwiederbringliche Kulturgüter im Senckenberg Museum für Naturkunde Görlitz auch weiterhin gut geschützt sind. ©Walraven

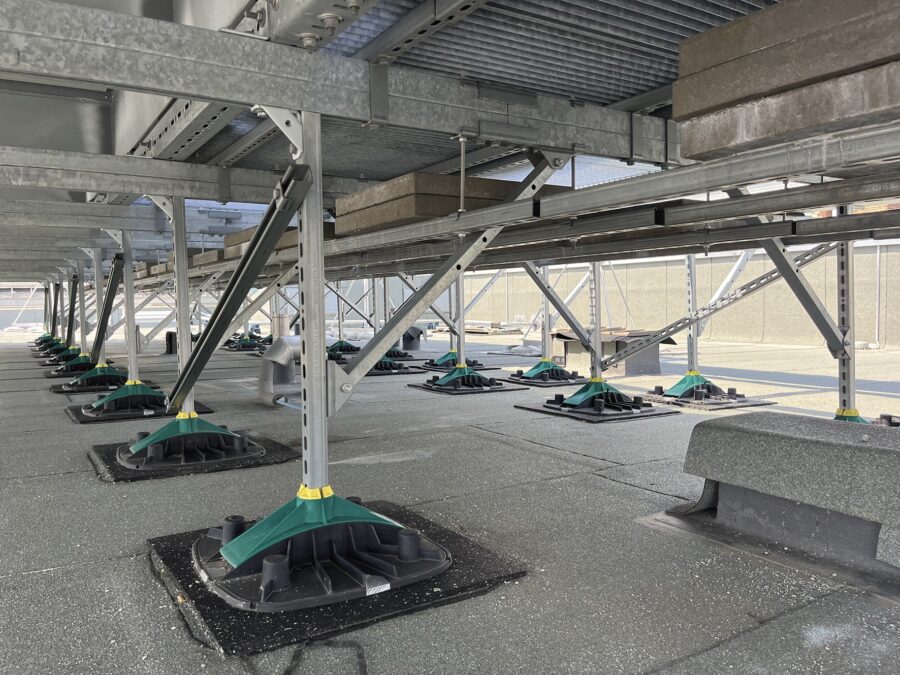

Walraven Yeti® Montagefüße: Reduktion von Punktlasten durch optimierte Lastverteileigenschaften

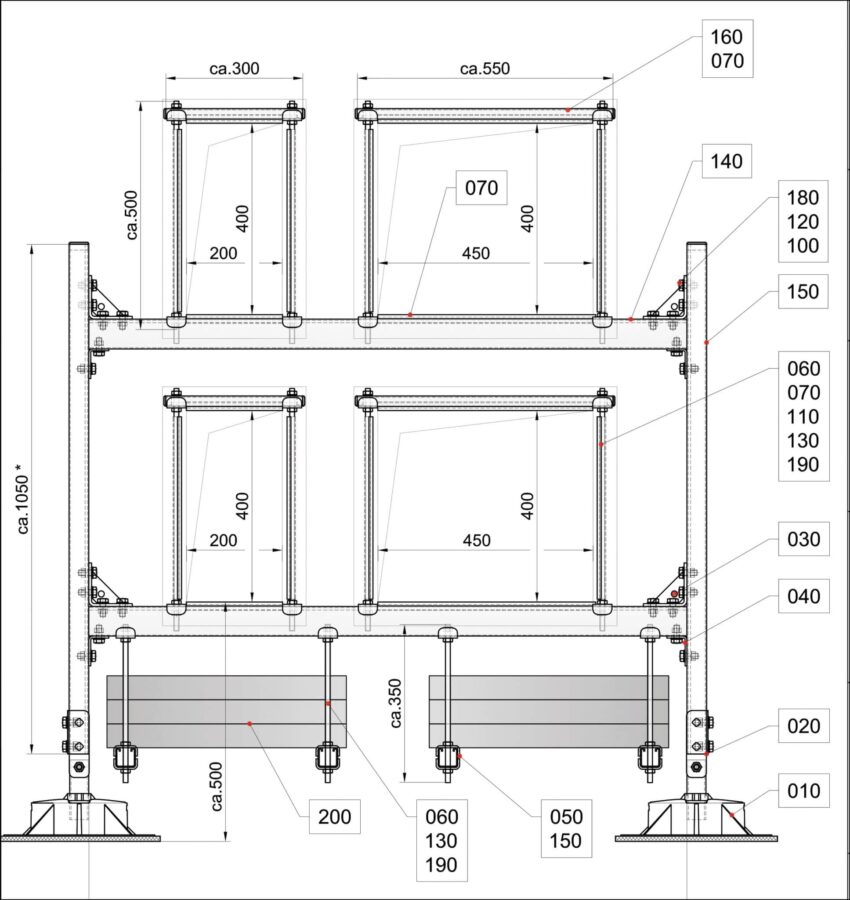

Vor diesen Anforderungen setzten die Walraven-Mitarbeiter um Andreas Strobel, Walraven-Gebietsverkaufsleiter Projektgeschäft Sachsen, die flexiblen Walraven Yeti® Montagefüße ein, die gemeinsam mit Walraven Maxx Montageprofil Schwerlast- und RapidStrut® Montageschienenkonstruktionen die Last der Anlagen bei optimal verteiltem Gewicht tragen. „Bei großen und schweren Anlagen spielt gerade die Dachbelastung eine übergeordnete Rolle. Die optimierten Lastverteileigenschaften der Walraven Yeti® Montagefüße reduzieren die Punktlasten, die Flexibilität der Montageschienenkonstruktion ermöglicht die Anordnung der Yeti®- Füße auch unter Berücksichtigung der Dacheinläufe“, erläutert Strobel.

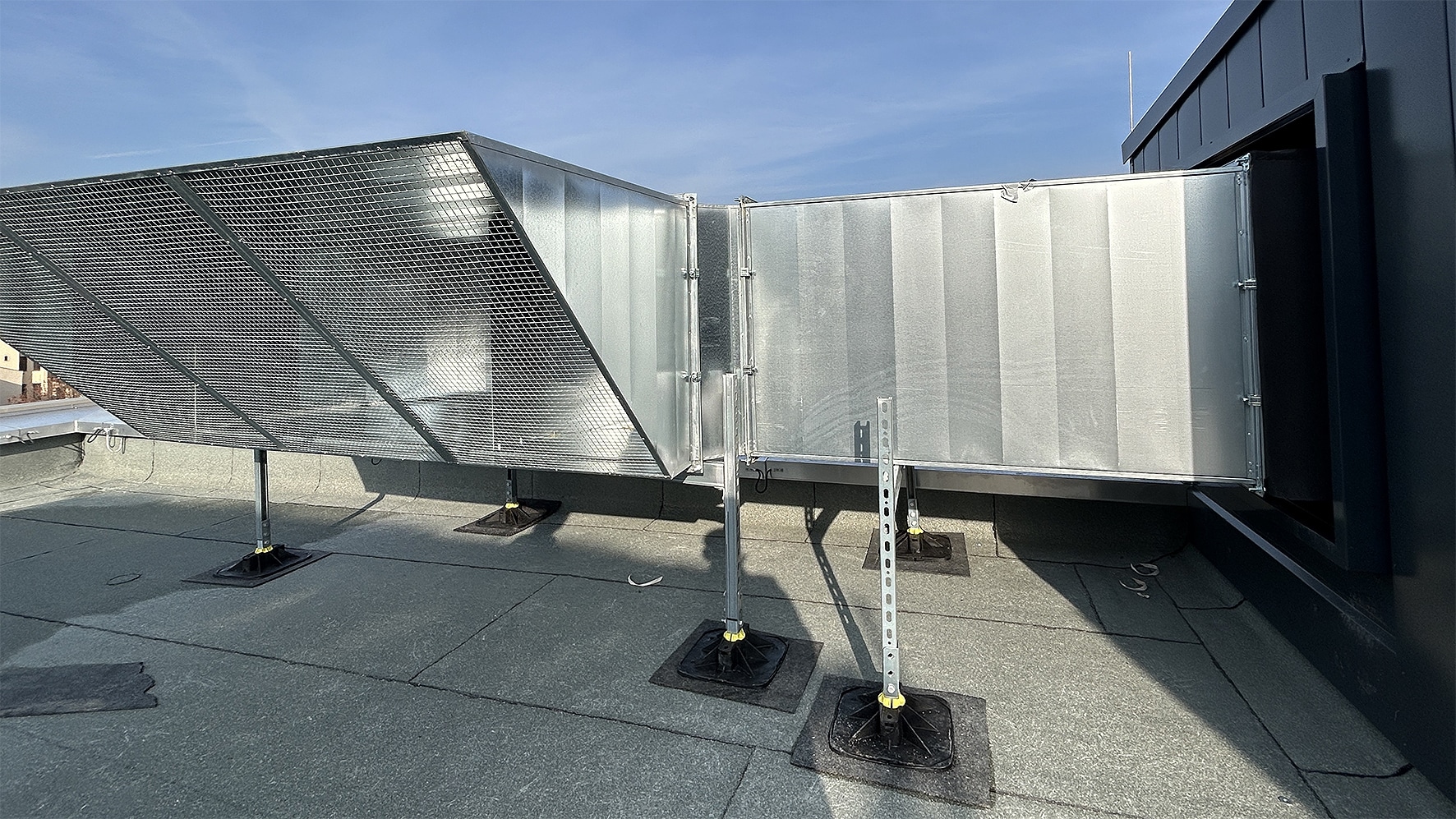

Der Walraven Yeti® 480 Montagefuß gleicht Dachneigungen bis zu sieben Grad aus. ©Walraven.

Aufgeständerte Wartungsplattformen: Sicherer Zugang und normgerechte Lösungen

Aufgeständerte Wartungsplattformen mit sicheren Gitterrosten und Treppenelementen ermöglichen ein komfortables Erreichen der Technik und garantieren einfache wie sichere Instandhaltung. „Die Zugänge zu den Wartungselementen von Flachdachinstallationen haben gewissen Standards zu entsprechen, wie zum Beispiel der DIN EN 14122-2, und müssen leicht bzw. ohne Verletzungsrisiko begehbar sein“, so Strobel.

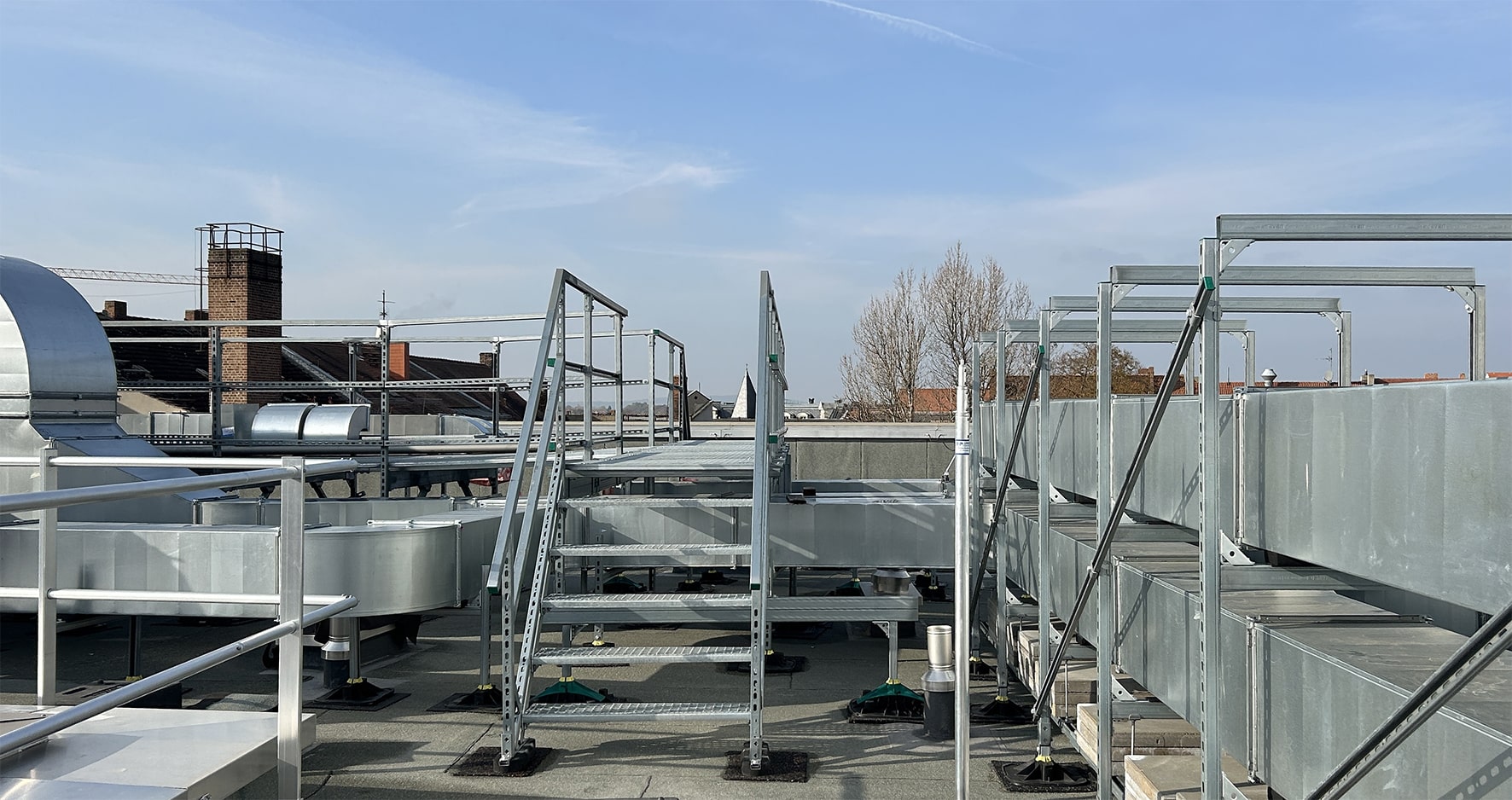

Auch Aufstiege und Übergänge aus Gitterrost waren mit einzuplanen. ©Walraven

Walraven, ein weltweit führender Anbieter für Installationsprodukte in der Gebäudetechnik, entwickelt, produziert und vermarktet hochwertige Befestigungs-, Brandschutz- sowie Sanitärsysteme für Profis.
