RWA und automatisierte Lüftungssysteme im Athletikzentrum OYM
Im schweizerischen Cham ist ein hochmodernes Kompetenzzentrum für Spitzenathletik und Forschung entstanden. Tür- und Fenstersysteme von GEZE punkten hier nicht nur in Sachen Nutzerfreundlichkeit und automatisierter Lüftung, sondern bringen auch Spitzenleistungen bei Brandschutz, Rauch-Wärme-Abzug (RWA) und Fluchtwegsicherheit.
Für Spitzenleistungen: Athletik- und Ausbildungszentrum OYM
Das Athletikzentrum OYM in Cham im Kanton Zug zählt zu den modernsten Sportzentren der Welt. Die Abkürzung OYM steht für “On Your Marks” – ein aus der Leichtathletik entlehnter Begriff, der so viel wie “Auf die Plätze” bedeutet. Und Plätze gibt es viele: Das Athletik- und Ausbildungszentrum umfasst auf einer Nutzfläche von 30.300 m² unter anderem eine Eishalle mit Tribüne, eine Dreifachturnhalle, vier 80-Meter-Sprintstrecken und 3000 Quadratmeter Trainingsflächen. Den Athleten und Athletinnen stehen im Hotelleriebereich zudem 25 Doppelzimmer sowie hochmoderne Schulungsräume und ein Auditorium zur Verfügung.
OYM-Fakten
-
Entwurf: Lüscher Architekten AG, Zürich
-
Ausführung: Axess Architekten AG, Zug
-
Bauvolumen: 150 000 m³
-
Nutzungsfläche inkl. Tiefgarage: 30.300 m²
-
Anzahl Geschosse: 3 Unter- und 5 Obergeschosse
-
Investitionssumme: 100 Millionen CHF
-
95 % der Tür- und Fenstersysteme sind von GEZE
Spitzenleistung: Automatisierte Fensterlüftung und RWA
Wir alle wissen: Sportliche Höchstleistungen und Konzentration erfordern ausreichend Sauerstoff. Im Athletikzentrum OYM spielen eine gute Frischluftzufuhr und ein gesundes Raumklima daher eine wichtige Rolle im Lüftungskonzept. Zudem sieht das Brandschutzkonzept Rauch-Wärme-Abzugsgeräte vor. Automatische Fensterantriebe vereinen hier die hohen Anforderungen an die Kombination aus automatisierter natürlicher Lüftung und RWA (Rauch-Wärme-Abzug).

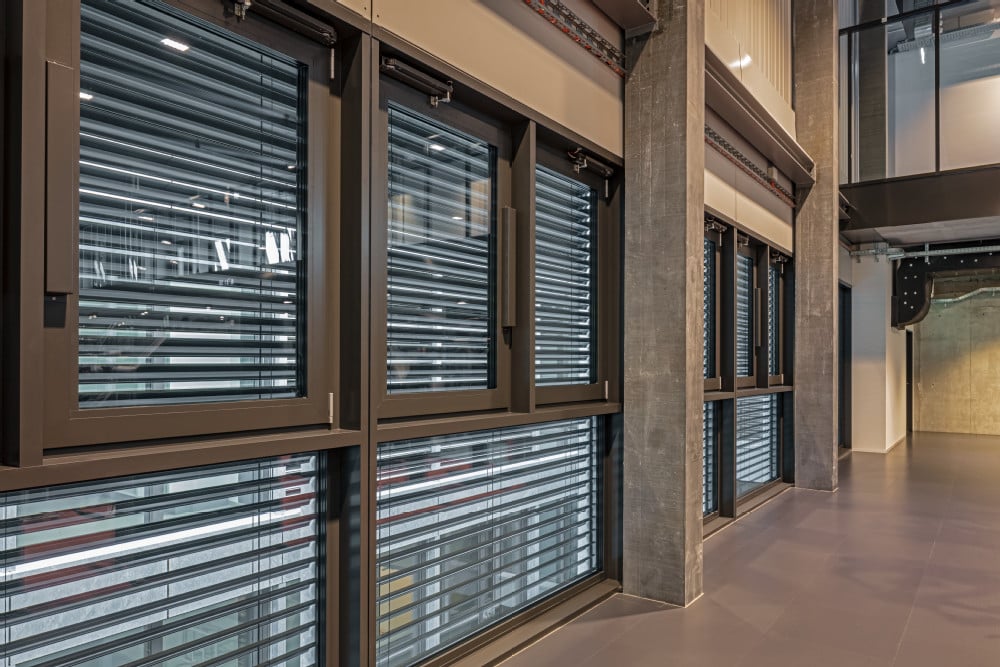

Intelligente Lüftung durch automatisierte Fenster
Die automatisierten Fenster sind mit der Gebäudeleittechnik (GLT) verbunden. So lassen sich Zeiten programmieren, wann sich die Fenster automatisch öffnen sollen. Das ist energieeffizienter als manuelles Lüften, da die Technik verlässlicher auf Raumluftqualität und Umweltbedingungen reagiert als unsere menschliche Wahrnehmung. Die automatisierten Fenster können bei Bedarf aber manuell übersteuert werden. Falls es regnet und Wasser eindringen könnte, gibt eine angeschlossene Wetterstation den Befehl, die Fenster schnell zu schließen.
Spitzenteam: Rauch-Wärme-Abzug (RWA) und Fluchttüren
Rauch- und Wärmeabzugsanlagen erfordern Rauchabzüge im oberen Gebäudebereich und gleichzeitige Frischluftzufuhr im unteren Bereich. Diese Zuluft ist wichtig für die Brandbekämpfung: Sie sorgt für einen thermischen Auftrieb, den sogenannten Kamineffekt, der ein schnelleres Abziehen der Rauchgase durch die automatisierten RWA-Fenster oder Öffnungen im Dach bewirkt. Im unteren Gebäudebereich erzeugt dieser Kamineffekt gleichzeitig eine raucharme Luftschicht, sodass Rettungs- und Fluchtwege frei bleiben. Im OYM Athletikzentrum bilden die über die Gebäudeleittechnik miteinander vernetzten Fenster- und Türsysteme ein Spitzenteam: Gemeinsam sorgen sie als natürliche Rauch- und Wärmeabzugsanlage (NRA) zuverlässig für rauchfreie Flucht- und Rettungswege.
Gut zu wissen: In der EU müssen Natürliche Rauch- und Wärmeabzugsgeräte (NRWG) der DIN EN 12101-2 entsprechen
Im Brandfall ist schnelles Handeln gefragt: Hier entscheiden oft Sekunden – schließlich kann Rauchgas bereits nach wenigen Atemzügen zu einer Rauchvergiftung führen. Daher ist es entscheidend, dass Rauch schnell nach draußen geleitet wird. Dafür sorgen natürliche Rauch- und Wärmeabzugsgeräte (NRWG). GEZE RWA Fensterantriebe sind nach der DIN EN 12101-2 im NRWG geprüft. Sie erfüllen u.a. die Anforderung, das NRWG in maximal 60 Sekunden vollständig zu öffnen.
Brandschutztüren für sichere Flucht- und Rettungswege
Die Brandschutztüren der Korridore sowie die Ein- und Ausgänge der Cafeteria bilden im OYM nicht nur sichere Brandabschnitte, sondern dienen auch als Fluchttüren, wie es in der Schweizer Brandschutznorm und Brandschutzrichtlinien der VKF (Vereinigung Kantonaler Feuerversicherungen) geregelt ist. Die Powerdrive PL-FR Linear-Schiebetürsysteme sind speziell für große und schwere Türen bis 160 kg Flügelgewicht in Flucht- und Rettungswegen ausgelegt: Sie verfügen über eine Fluchtwegfunktion mit redundanter Antriebsausführung sowie die vorgeschriebene integrierte Notfallstromversorgung, sodass beispielsweise auch bei einem Stromausfall die Notöffnung der Fluchtwegtüren gesichert ist. Gleiches gilt für den ECdrive T2-FR, der im hochfrequentierten Eingangsbereich für Fluchtwegsicherheit sorgt. In Verbindung mit dem Profilsystem GCprofile Therm verbessert das automatische Linear-Schiebetürsystem zudem die Energieeffizienz des OYM-Gebäudes, da Wärmeverluste im Eingangsbereich gemindert werden
Wollen Sie mehr über Brandschutz erfahren? Downloaden Sie unter Whitepaper.
Beratung, Montage und Wartung aus einer Hand: GEZE als Fullservice-Partner
GEZE hat bereits in der Planungsphase die Architekten über die Produkte beraten. Die Beratung wurde dann bei den Verarbeitern und beteiligten Gewerken weitergeführt. Auch die Montage und Inbetriebnahme hat GEZE übernommen. Und damit auch im laufenden Betrieb alles reibungslos läuft, ist mit dem Gebäudebetreiber ein Wartungsvertrag vereinbart worden.
