Reflex: Sichere Druckhaltung mit System
Mit Membran-Druckausdehnungsgefäß, Variomat und Reflexomat: So funktionieren Heiz- und Kühlanlagen zuverlässig und energieeffizient
Wasser in Heiz- und Kühlanlagen hat einen erheblichen Einfluss auf das Betriebsverhalten. Als Anbieter von Systemen für die Heizungs- und Warmwasserversorgungstechnik weiß die Reflex Winkelmann GmbH um die Bedeutung einer zuverlässig funktionierenden Druckhaltung für die wirkungsvolle Verteilung von Wärme und Kälte. Und für ein Höchstmaß an Energieeffizienz. Reflex Winkelmann als vielgefragter Spezialist hat das Know-how dazu und die Technik.
Die Komplexität der Systemtechnik ist im Laufe der Jahrzehnte immer weiter vorangeschritten, eines bleibt unverändert: Ein zuverlässiger Druck ist die Grundvoraussetzung für die Sicherheit eines Heizungssystems. Erhebliche Druckschwankungen beanspruchen das Material sehr stark, verschleißen Anlagenteile und verkürzen die technische Lebensdauer der Anlage.
Druckhaltesysteme halten den Druck an jeder Stelle des Anlagensystems in zulässigen Grenzen, kompensieren Volumenschwankungen und gleichen systembedingte Wasserverluste aus. Auch hat der richtige Anlagendruck direkte Auswirkung auf die Qualität des Wassers: Wird der Mindestbetriebsdruck unterschritten, kann Luft in die Anlage diffundieren. Mögliche Folge unter anderem: ein erhöhtes Korrosionsrisiko und starke Leistungseinbußen bis hin zum Betriebsausfall. Um Luft- und Gaseinschlüsse auszuschließen und damit die zuverlässige Wärmeverteilung zu gewährleisten, sind Druckhaltesysteme ratsam. Hier hat Reflex sowohl statische als auch dynamische Druckhaltelösungen im Programm, die in puncto Qualität und Effizienz überzeugen..
Statische Druckhaltung

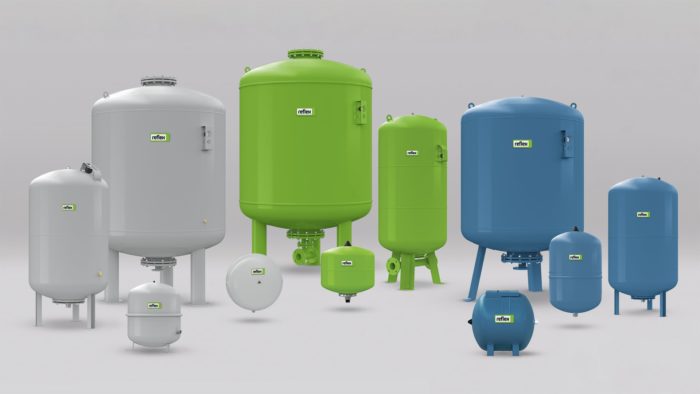

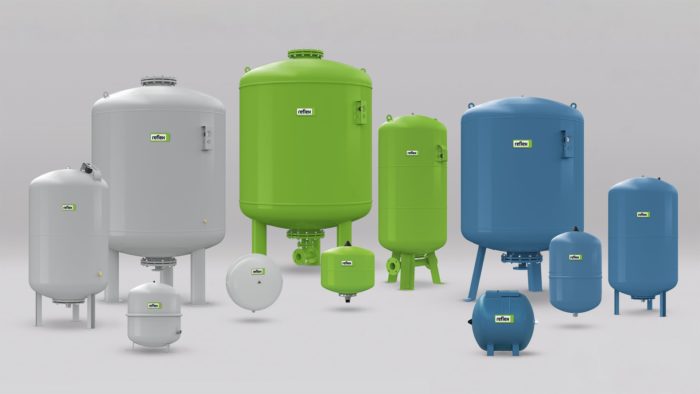

Das Membran-Druckausdehnungsgefäß (MAG) gilt als einfache wie intelligente Lösung. Es arbeitet ohne Strom, Kompressor und Pumpe. Stattdessen unterteilt eine Membran das Gefäß in einen Wasser- und einen Gasraum und verhindert, dass Gas in das Wasser diffundiert. Steigt das Volumen im System und ein Druckausgleich muss erfolgen, füllt sich das MAG mit dem Anlagenmedium, die Membran dehnt sich aus und das Gas wird komprimiert. Umgekehrt wird das Unterschreiten des Betriebsdruckes, das Volumen aus dem MAG wieder in die Anlage gegeben, die Membran entspannt sich wieder und das Gas dehnt sich aus. So wird konstant der Druck im System reguliert und im Normbereich gehalten.
Kompressor- oder pumpengesteuert

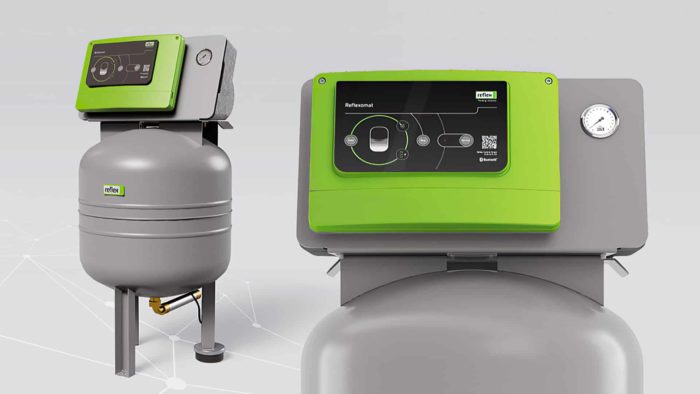

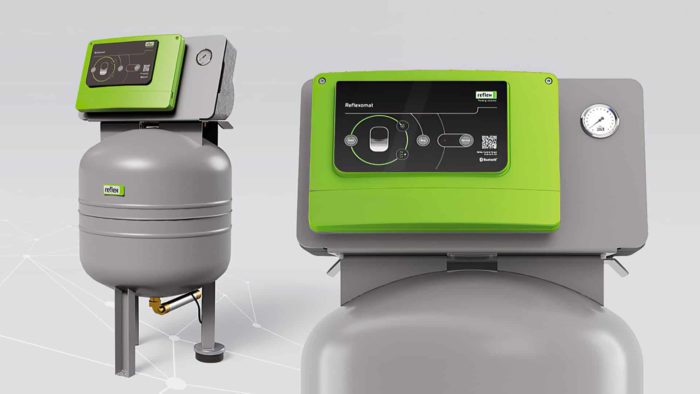

Bei der dynamischen Druckhaltung sind im Wesentlichen zwei fortschrittliche Prinzipien zu unterscheiden: die kompressorgesteuerte Druckhaltung, wie der Reflexomat, und die pumpengesteuerte Druckhaltung mit dem Variomat. Bei der kompressorgesteuerten Druckhaltung wird dem Ausdehnungsvolumen des Heizungswassers ein Gaspolster entgegengehalten. Dieses Gaspolster ist nicht statisch. Es wird durch Ablassen des Gases beim Aufheizen und Zuführen, in dem Fall bei Abkühlung, innerhalb enger Druckgrenzen gehalten. Dadurch kann zum einen der Druck in einem Bereich von ±0,1 bar gehalten und zum anderen das Volumen des Ausdehnungsgefäßes nahezu vollständig genutzt werden. Mittlerweile punkten auch Versionen mit hocheffizientem Kompressor und Zwei-Kolben-Technologie, die im niedrigeren Drehzahlbereich arbeiten und damit leiser im Vergleich zur Standardausführung sind. Im Bereich der kompressorgesteuerten Druckhaltung gibt es seit jüngstem eine weitere neue Entwicklung, auf die Fachhandwerker, Planer und Betreiber zurückgreifen. Der Reflexomat XS wurde vor allem für den Einsatz in kleinen und mittelgroßen Anlagen von Heizungs- und Kühlsystemen konzipiert. Durch das kompakte Design spielt das Produkt insbesondere bei beengten Raumverhältnissen seine Vorteile aus. Zudem sind viele digitale Assistenten schon werkseitig vorinstalliert und helfen unter anderem bei Störungen. Auch kann die Druckhaltstation bequem via App gesteuert und überwacht werden.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorteil der integrierten Entgasung

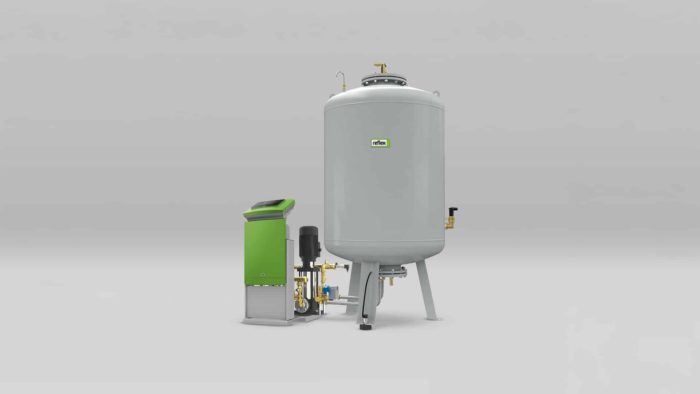

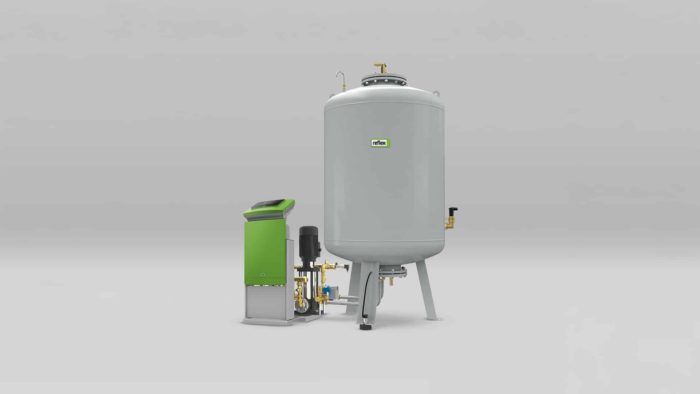

Eine noch effizientere Druckhaltestation bietet Reflex mit dem Variomat, der als pumpengesteuerte Variante die Entgasung mit beinhaltet. Dabei wird das Ausdehnungsvolumen bei Aufheizung mittels eines geregelten Kugelhahnes dem System entnommen und in einen drucklosen Behälter geleitet. Durch die Druckentspannung kann das gelöste Gas hierbei über einen Entlüfter entweichen. Bei Abkühlung wird das wieder benötigte Wasservolumen gesteuert und entgast zurück in das Heizungssystem gepumpt. Auch hier kann der Systemdruck in einem Bereich von ±0,2 bar gehalten und nahezu das komplette Gefäßvolumen genutzt werden. Auf diese Weise ist eine effiziente Kombination von stabiler Druckhaltung und konstanter Entgasung möglich.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
FAZIT: Damit eine fehlerhafte Druckhaltung erst gar nicht zu problematischen Luft- und Gaseinschlüssen führen kann und die Wärmeverteilung konstant zuverlässig ist, bieten sich Reflex Druckhaltesysteme an. Sie sorgen für einen konstanten Mindestbetriebsdruck sowie einen automatisierten und überwachten Betrieb.
