Effiziente Brandabschottungen für Kabelleitungen
Grundlagen und Bedeutung von Brandabschottungen
Die sichere Abschottung von Kabelleitungen ist ein zentraler Bestandteil eines ganzheitlichen Brandschutzkonzepts. Kabeldurchführungen stellen häufig Schwachstellen in Wänden und Decken dar, über die sich Feuer und Rauch schnell ausbreiten können.
Brände entstehen häufig durch elektrische Defekte, fehlerhafte Installationen oder äußere Einflüsse wie mechanische Beschädigungen. Damit ein Feuer überhaupt entstehen kann, müssen drei Faktoren zusammentreffen: ein brennbarer Stoff, eine Zündquelle sowie Sauerstoff. Sobald diese Bedingungen erfüllt sind, entwickelt sich ein Brand, der neben Hitze auch Rauch und toxische Gase produziert. Gerade Rauch stellt eine erhebliche Gefahr dar, da er sich schnell durch Gebäude ausbreitet und die Sicht sowie die Atmung beeinträchtigt.
Vor diesem Hintergrund wird deutlich, warum Brandabschottungen so wichtig sind. Sie verhindern, dass sich Feuer und Rauch entlang von Installationswegen ausbreiten. Durch den gezielten Einsatz geprüfter Systeme können Durchführungen so verschlossen werden, dass sie im Brandfall ihre Funktion über einen definierten Zeitraum aufrechterhalten. Dies schützt nicht nur Menschenleben, sondern auch Sachwerte und trägt zur Einhaltung gesetzlicher Anforderungen bei.
Planung und Ausführung in der Praxis
Die fachgerechte Ausführung von Brandabschottungen erfordert ein tiefes Verständnis der unterschiedlichen Systeme und deren Wirkungsweise. Grundsätzlich unterscheidet man zwischen Kabelschotts, Rohrschotts und Kombischotts, je nach Art der durchgeführten Installationen. Dabei muss jede Öffnung entsprechend der Feuerwiderstandsklasse des durchdrungenen Bauteils verschlossen werden.
Moderne Brandschutzprodukte basieren häufig auf intumeszierenden Materialien. Diese reagieren im Brandfall auf Hitze, indem sie aufschäumen und eine isolierende Schicht bilden. Dadurch werden Öffnungen zuverlässig verschlossen und die Durchdringung von Flammen und Rauch verhindert. Ergänzend kommen Materialien zum Einsatz, die Wärme absorbieren oder besonders schlecht leiten, um die Temperatur auf der brandabgewandten Seite niedrig zu halten.
Ein entscheidender Aspekt ist die Einhaltung der jeweiligen Bauartgenehmigung oder Zulassung. Diese definiert exakt, wie ein System einzubauen ist, welche Abstände einzuhalten sind und auch welche Kabelarten verwendet werden dürfen. Die richtige Befestigung der Leitungen vor und hinter der Abschottung spielt eine wichtige Rolle für die Gesamtfunktion. Abweichungen können dazu führen, dass die geprüfte Leistung im Brandfall nicht erreicht wird.
Dokumentation, Nachbelegung und Zukunftsperspektiven
Neben der korrekten Planung und Ausführung ist die Dokumentation ein wesentlicher Bestandteil eines wirksamen Brandschutzkonzepts. Jede Brandabschottung muss eindeutig gekennzeichnet werden, sodass jederzeit nachvollziehbar ist, welches System verbaut wurde und welche Anforderungen erfüllt werden. Fehlende Kennzeichnungen können im schlimmsten Fall dazu führen, dass ein bestehendes Schott vollständig zurückgebaut und neu errichtet werden muss.
Digitale Lösungen unterstützen heute bei der Planung, Umsetzung und Dokumentation von Brandschutzmaßnahmen. Sie ermöglichen eine transparente Nachverfolgung aller Arbeitsschritte, die Integration von Fotos und Plänen sowie eine effiziente Kommunikation zwischen den beteiligten Gewerken. Damit wird nicht nur die Qualität gesteigert, sondern auch das Risiko von Fehlern deutlich reduziert.
Ein weiterer wichtiger Aspekt ist die Nachbelegung von Kabelabschottungen. Gebäude sind dynamische Systeme, in denen regelmäßig neue Leitungen ergänzt oder bestehende Anlagen erweitert werden. Daher sollten bereits bei der Planung flexible Systeme berücksichtigt werden, die eine einfache Nachinstallation ermöglichen, ohne die Schutzwirkung zu beeinträchtigen.
Kabelabschottungen – Sicherheit und Effizienz im Brandschutz sowie Materialeinsparung durch optimierte Kombischott-Lösungen

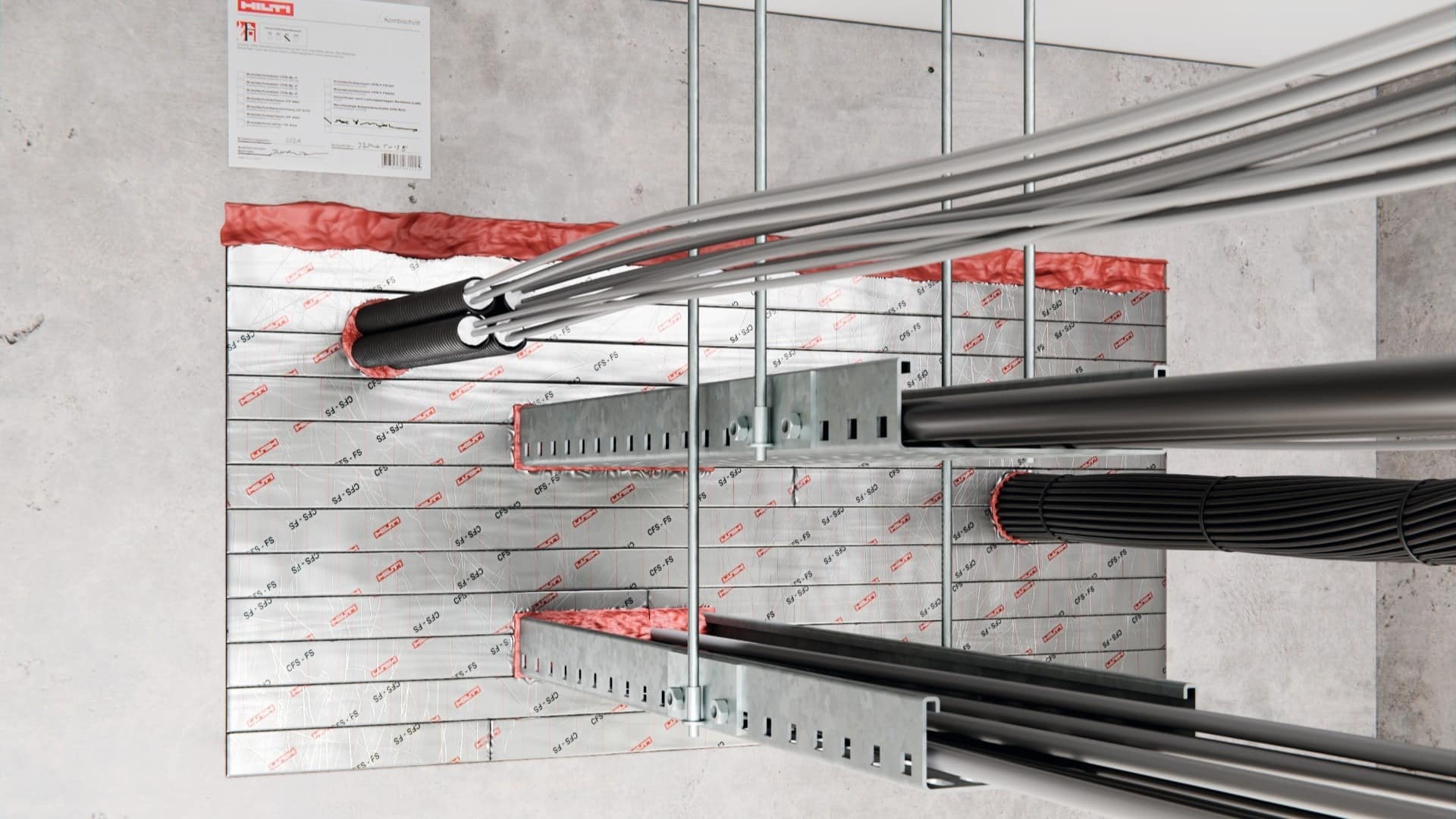

Ein besonderer Vorteil moderner Hilti Kombiabschottungen mit dem Brandschutzstein CFS-BL P oder dem Brandschutzschaum CFS-F FX zeigt sich bei reinen Kabelbelegungen: Hier besteht die Möglichkeit, die erforderliche Schottstärke gezielt zu reduzieren. Dadurch kann nicht nur der Materialeinsatz optimiert, sondern auch die Montagezeit deutlich verkürzt werden. Gerade in Projekten mit hoher Anzahl an Durchführungen ergibt sich daraus ein spürbarer wirtschaftlicher Vorteil.
Kabelabschottungen sind ein zentraler Bestandteil moderner Brandschutzkonzepte in Gebäuden. Sie verhindern, dass sich Feuer, Rauch und toxische Gase über Kabeldurchführungen hinweg unkontrolliert ausbreiten. Gerade in technisch anspruchsvollen Gebäuden mit hoher Installationsdichte – wie Industrieanlagen, Rechenzentren oder Bürokomplexen – spielen diese Lösungen eine entscheidende Rolle für die Sicherheit von Personen und Infrastruktur. Hilti bietet hierfür durchdachte Systeme, die nicht nur den gesetzlichen Anforderungen entsprechen, sondern auch auf Praxistauglichkeit und einfache Verarbeitung ausgelegt sind.
Ein besonderer Vorteil moderner Hilti Kombiabschottungen mit dem Brandschutzstein CFS-BL P oder dem Brandschutzschaum CFS-F FX zeigt sich bei reinen Kabelbelegungen: Hier besteht die Möglichkeit, die erforderliche Schottstärke gezielt zu reduzieren. Dadurch kann nicht nur der Materialeinsatz optimiert, sondern auch die Montagezeit deutlich verkürzt werden. Gerade in Projekten mit hoher Anzahl an Durchführungen ergibt sich daraus ein spürbarer wirtschaftlicher Vorteil.
Die Kombination aus formstabilen Brandschutzsteinen und flexibel einsetzbarem Brandschutzschaum ermöglicht eine passgenaue Anpassung an die jeweilige Belegungssituation. Bei ausschließlich mit Kabeln belegten Öffnungen können die Systeme effizient dimensioniert werden, ohne die geforderte Feuerwiderstandsdauer zu beeinträchtigen. Gleichzeitig bleibt die volle Funktionalität erhalten, etwa im Hinblick auf Nachbelegbarkeit und einfache Nachinstallationen. Diese intelligente Systemauslegung trägt dazu bei, Ressourcen zu schonen und gleichzeitig höchste Sicherheitsanforderungen einzuhalten – ein klarer Mehrwert für Planer und Ausführende, die Wert auf wirtschaftliche und nachhaltige Lösungen im Brandschutz legen.
Effiziente Lösungen bei überbelegten Kabelschotts
Überbelegte Kabelschotts stellen in der Praxis ein häufiges Problem dar: Nachträgliche Installationen führen schnell dazu, dass bestehende Abschottungen ihre zugelassene Belegungsgrenze erreichen oder überschreiten. Genau hier bieten intelligente Vorschottlösungen von Hilti eine zuverlässige und wirtschaftliche Alternative zur kompletten Neuherstellung. Systeme wie die Kabelmanschette CFS-CC oder die rechteckige Kabelmanschette CFS-RCC ermöglichen es, Leitungen sicher und normgerecht in überbelegten Durchführungen abzuschotten.
Durch den Einsatz solcher Vorschottlösungen kann die Abschottung gezielt erweitert oder entlastet werden, ohne den gesamten Bereich öffnen oder neu aufbauen zu müssen. Die Produkte sind so konzipiert, dass sie im Brandfall aktiv reagieren – beispielsweise durch Aufschäumen und das sichere Verschließen von Öffnungen. Gleichzeitig bleibt die Funktionalität des bestehenden Schotts erhalten, einschließlich geprüfter Feuerwiderstandsdauer. Dies spart nicht nur Zeit und Kosten, sondern reduziert auch Eingriffe in die bestehende Bausubstanz auf ein Minimum. Für Planer und Ausführende bedeutet das eine flexible, sichere und wirtschaftliche Möglichkeit, auch anspruchsvolle Nachinstallationen sauber umzusetzen.

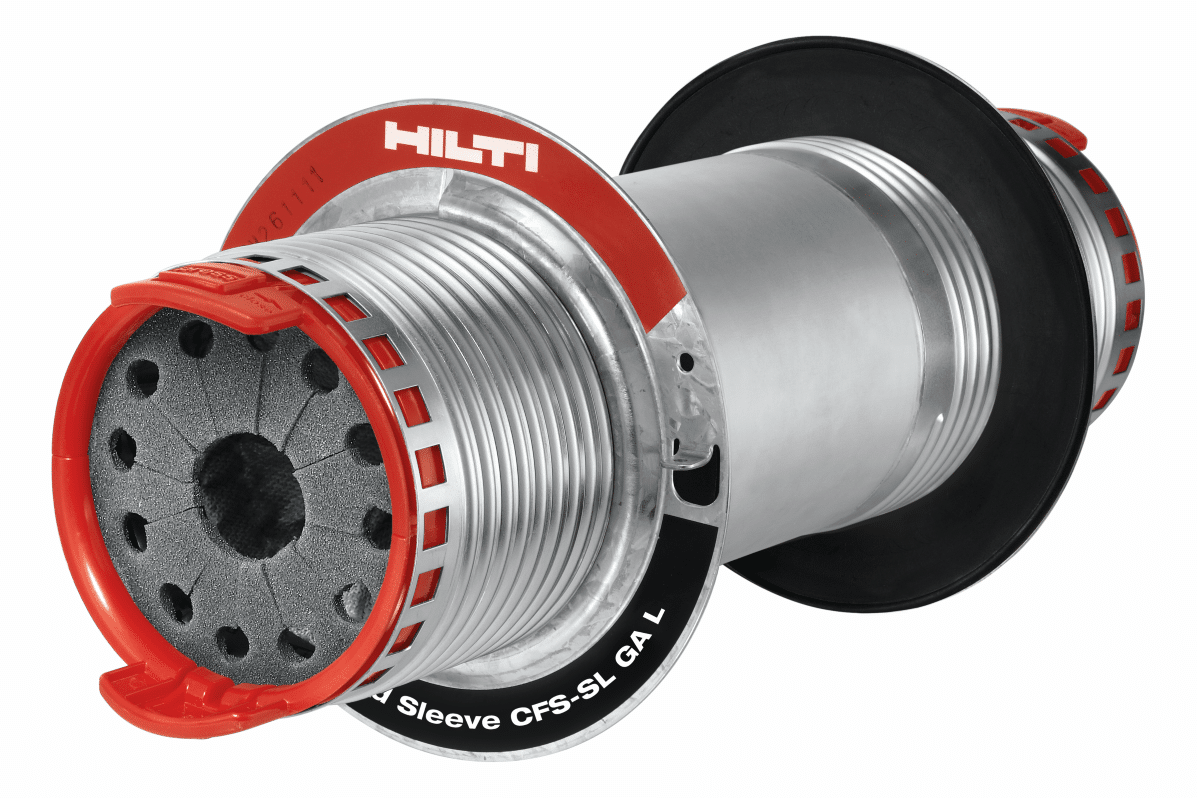

Einfache Nachbelegung mit der Hülse CFS-SL GA
Mit der Hilti Brandschutzhülse CFS-SL GA wird die Nachbelegung von Kabeldurchführungen besonders effizient und anwenderfreundlich gestaltet. Die Hülse ist speziell dafür ausgelegt, Kabelinstallationen flexibel zu halten und spätere Erweiterungen ohne großen Aufwand zu ermöglichen. Bereits bei der Erstinstallation wird damit die Grundlage für zukünftige Anpassungen geschaffen – ein klarer Vorteil in Gebäuden mit sich ändernden Anforderungen, wie etwa Büro-, Industrie- oder Infrastrukturbauten.
Im Falle einer Nachbelegung können zusätzliche Kabel einfach durch die vorhandene Hülse geführt werden. Die Hülse wird geöffnet und dann durch Drehen wieder verschlossen. Hierzu werden keine speziellen Werkzeuge benötigt. Dies spart wertvolle Zeit auf der Baustelle und reduziert Stillstandzeiten erheblich. Gleichzeitig bleibt die geprüfte Brandschutzwirkung erhalten, da das System für wiederholte Öffnungs- und Verschlussvorgänge ausgelegt ist. Die Brandschutzhülse CFS-SL GA trägt damit wesentlich zu einer nachhaltigen und wirtschaftlichen Nutzung von Kabelabschottungen bei und unterstützt eine flexible Planung über den gesamten Lebenszyklus eines Gebäudes hinweg.
