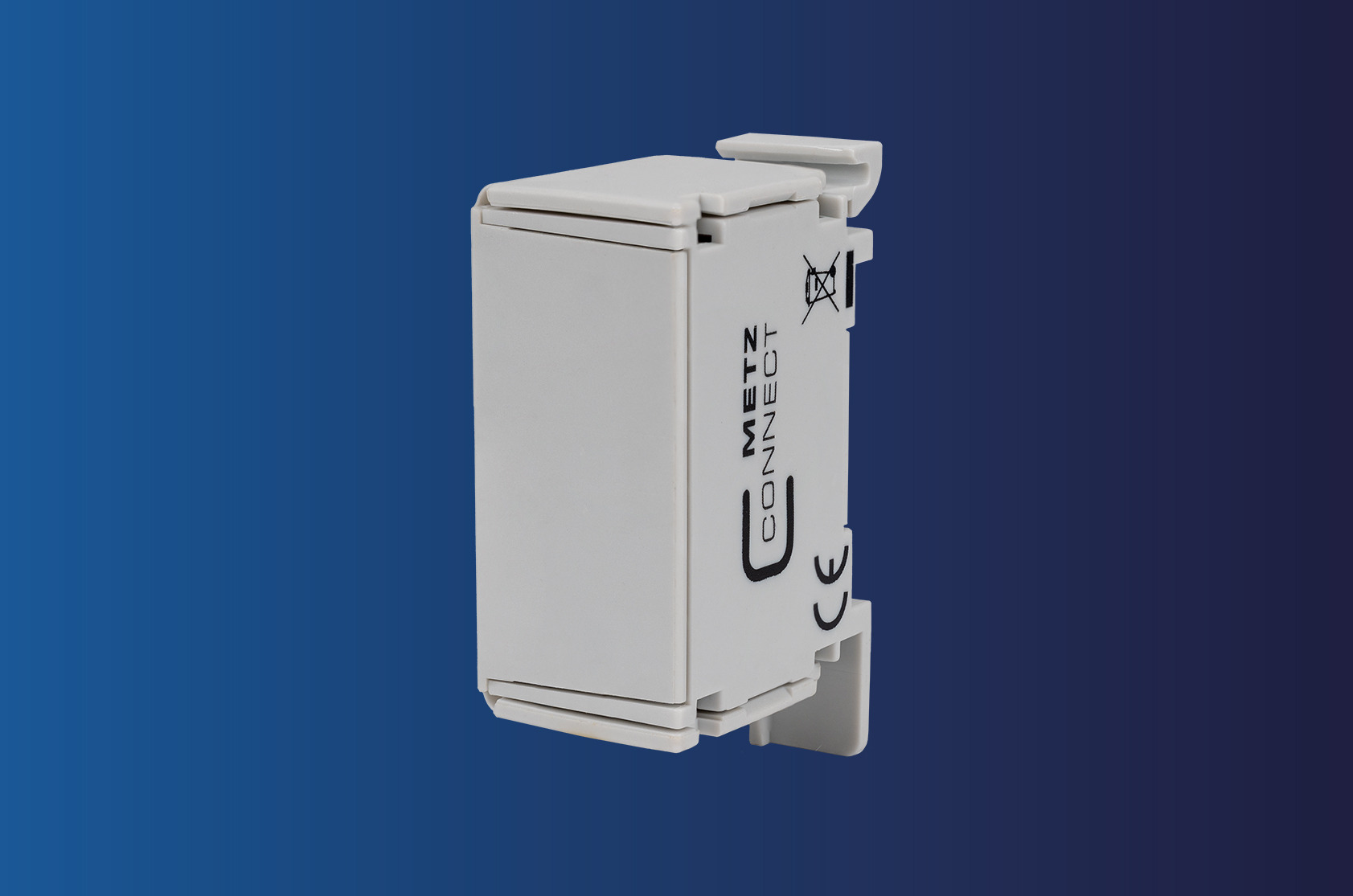

Die Smart-Metering-Kupplungen von METZ CONNECT wurden speziell für den Datenaustausch von steuerbaren Erzeugern, Endgeräten und Kommunikationsgeräten in Smart-Metering-Systemen entwickelt und werden im Raum für Zähler (RfZ) und dem Anschlusspunkt für Zähler (APZ) an den Zählerplätzen sowie im anlagenseitigen Anschlussraum (AAR) eingesetzt. Die Smart-Metering-Kupplungen sorgen für eine zuverlässige Datenübertragung und ermöglichen eine besonders flexible Datenverkabelung des Verteilers.
Vorteile
-
- RJ45-Kupplung für einfache und schnelle Verkabelung
- universelles Befestigungssystem für Zählerkreuz und Tragschiene
- DIN VDE 0603-100-konform (Kupplung und Patchkabel)
- Glasfaserverstärktes Material für zuverlässigen Halt auf der Tragschiene
- Staubschutzklappen für nichtbelegte Anschlüsse
- geschirmt und ungeschirmt als RJ45- und RJ12-Kupplung erhältlich

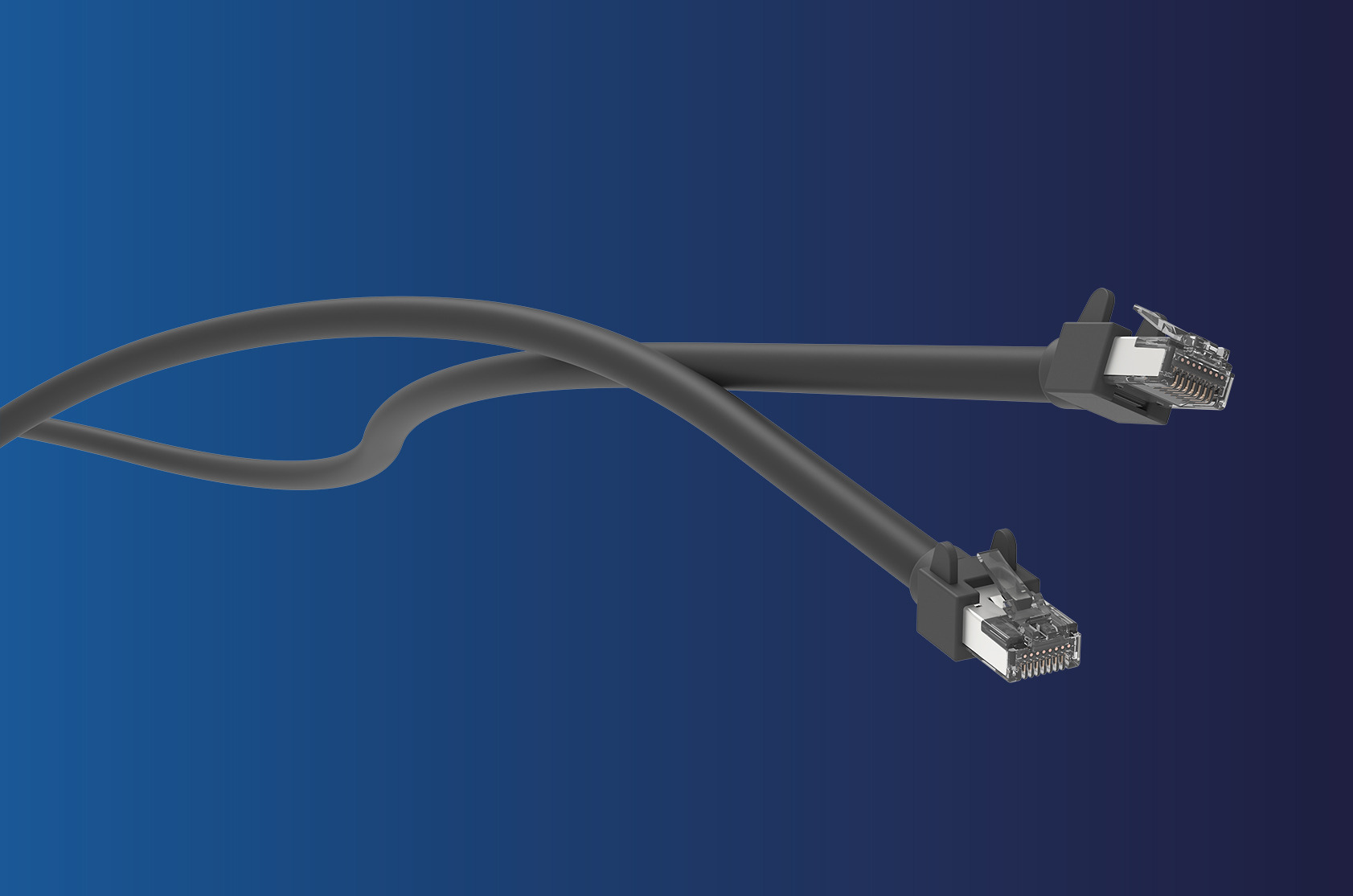

Geprüfte Patchkabel für höchste Anforderungen
Als Systemlieferant bietet METZ CONNECT auch die passenden Patchkabel, hier weisen nicht nur die Leitung eine Stoßspannungsfestigkeit von 6 kV auf. Nur wenige Patchkabel am Markt erfüllen diese hohe Anforderung.
Vorteile
-
- RJ45-Steckverbinder (IEC 60603-7-51)
- gesamtes Patchkabel mit 6 kV Stoßspannung geprüft, dadurch keine zusätzliche Isolierung (Isolierschlauch)
- ideal für WAN- und HAN-Anwendung
- in unterschiedlichen Längen verfügbar
Die gesetzliche Lage

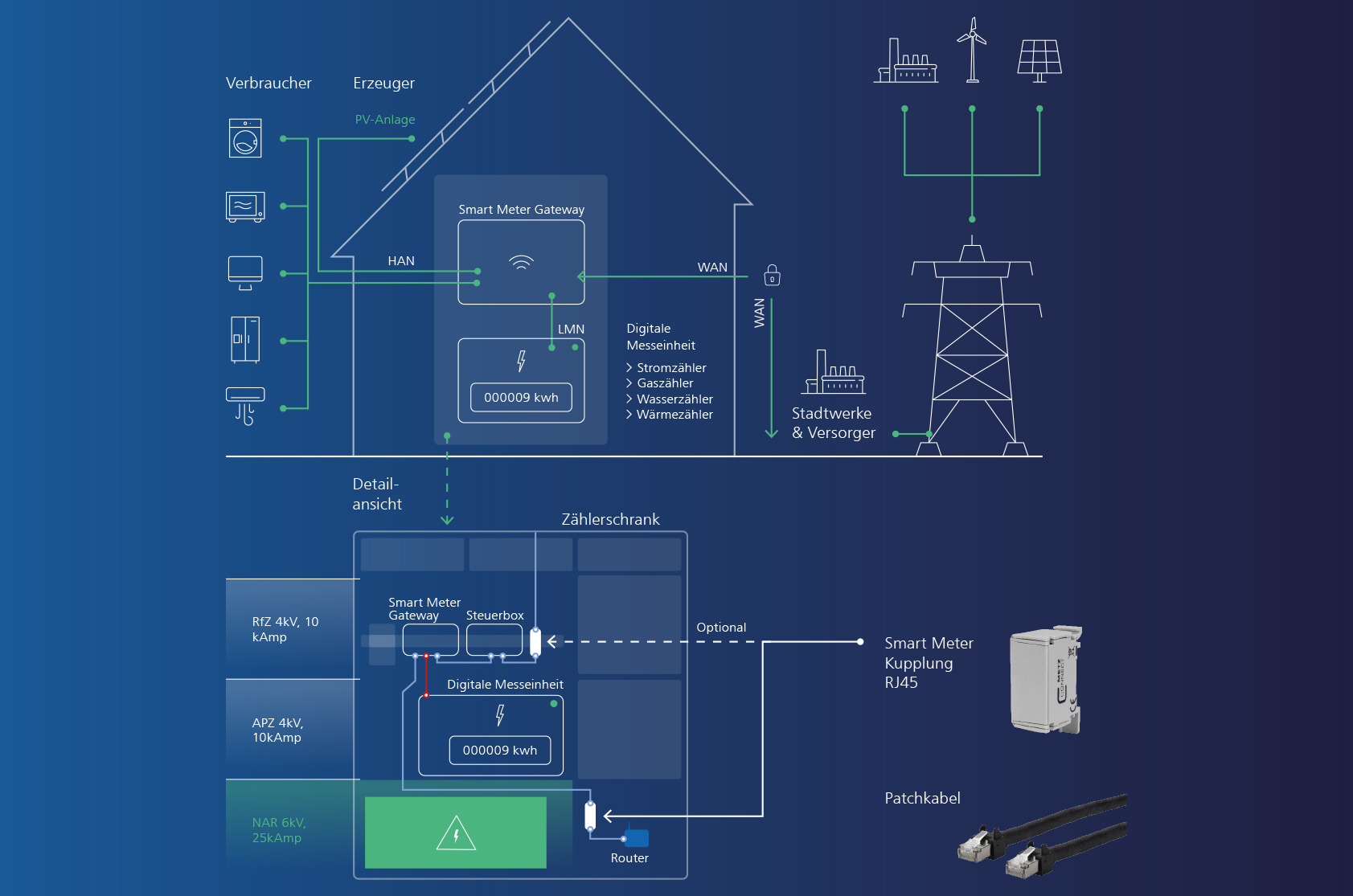

Im Mai 2023 trat das Gesetz zum Neustart der Digitalisierung der Energiewende in Kraft, das in Deutschland den Einsatz von intelligenten Messsystemen und den damit verbundenen Fristen vorschreibt. Wichtiger Bestandteil eines solchen Messsystems ist das Smart Meter Gateway, das die Erzeuger und Verbraucher im Netz steuert und die Daten der intelligenten Zähler verschlüsselt an das Versorgungsunternehmen überträgt. Für die Verbindung zu einem Router, der im Elektroverteiler eingebaut werden kann, müssen neue Zählerplätze mit RJ45-Anschlüssen und Datenleitungen ausgestattet werden.
Empfehlungen:
-
- eine RJ45-Kupplung in der Nähe des Smart Meter Gateways
- eine RJ45-Kupplung in der Nähe des Routers
- eine Datenleitung, die beide Kupplungen miteinander verbindet
Werden vorhandene Zählerplätze umgebaut, müssen auch sie erneuert werden.
Die RJ45-Kupplungen und die Datenleitung müssen mindestens der Kategorie 5 nach DIN EN 50173 entsprechen. Damit können jedoch Datenraten von höchstens 100 MBit/s übertragen werden. Für eine zukunftssichere Ausstattung wählen die meisten Anwender daher Komponenten der Kategorie 6A. Mit ihnen sind in zukünftigen
Anwendungen Datenraten von bis zu 10 GBit/s möglich, was eine aufwändige Neuverkabelung vermeidet. Auch hier gibt es die Ausnahme für RJ12 Anschlussleitungen insbesondere bei Smart Meter Gateways.
Zur besonderen Beachtung:
Da die Datenleitung durch stromführende Bereiche im Elektroverteiler geführt wird, muss sie entweder in einem zusätzlichen Isolierschlauch verlegt werden oder einer Stoßspannung von 6 kV standhalten. Letzteres bedeutet weniger Installationsaufwand und damit geringere Kosten.
Technische Einzelheiten
-
- DIN VDE 0603-100 Zählerplätze – Teil 100: Integration von intelligenten Messsystemen
- VDE-AR-N 4100 Technische Regeln für den Anschluss von Kundenanlagen an das Niederspannungsnetz und deren Betrieb(TAR Niederspannung)
Werden vorhandene Zählerplätze umgebaut, müssen auch sie erneuert werden.
