ACO Kaskadenentwässerung – eine Systemlösung für Staffelgeschosse

In der modernen Architektur ist das Staffelgeschoss beliebt – was jedoch zu Herausforderungen bei der Entwässerung führt. Laut DIN 1986-100, Punkt 6.3.3, kann das Regenwasser von höheren Dachflächen offen über tiefer gelegene Flächen wie Dachterrassen oder Balkone abgeleitet werden. Bei Starkregenereignissen besteht allerdings das Risiko einer unkontrollierten Überflutung dieser Flächen. Um Schäden am Gebäude zu vermeiden, wird daher ein geschlossenes System zur gezielten und kontrollierten Ableitung des Regenwassers über mehrere Ebenen empfohlen.

Staffelgeschosse führen zu sehr anspruchsvollen Entwässerungssituationen, für die mit der ACO Kaskadenentwässerung ein baurechtlich abgesichertes System zur Verfügung steht.

© ACO Haustechnik

Für diese anspruchsvolle Entwässerungssituation steht mit der ACO Kaskadenentwässerung eine normkonforme Lösung zur Verfügung: Ein mehrteiliges, in sich geschlossenes System, einsetzbar für die Haupt- und Notentwässerung über Fallrohr oder Speier bis zu einer Abflussmenge von max. 4.5 l/s. Es verhindert bei ebenenübergreifender Entwässerung eine unkontrollierte Überflutung von Gebäudeteilen wie Vordächern, Terrassen oder Balkonen, die für einen derartigen Wasseranfall nicht ausgelegt sind.

Die modulare Bausweise der ACO Kaskadenentwässerung lässt alle konstruktiven Freiheiten, um einem stufenförmigen, individuell auf das Bauvorhaben zugeschnitten Verlauf des abzuleitenden Regenwassers zu folgen.

© ACO Haustechnik

Mehrteiliges Bauteilsystem

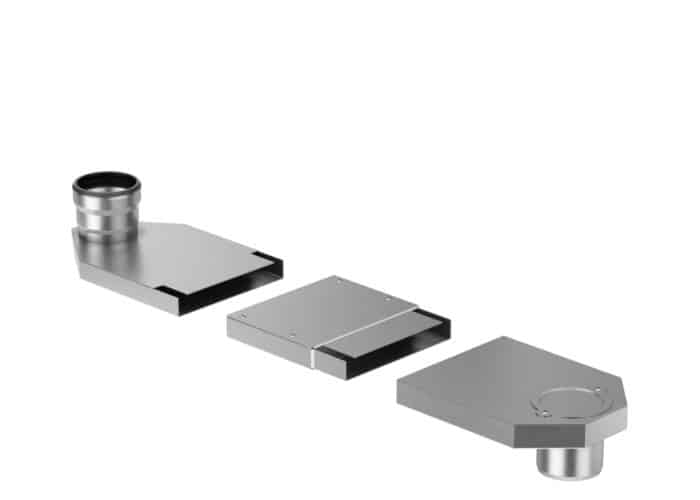

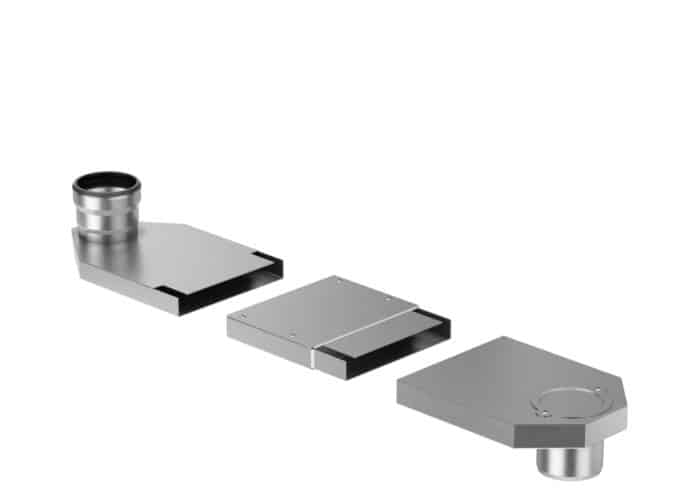

Das System der ACO Kaskadenentwässerung besteht grundsätzlich aus drei Komponenten: Fallrohraufnahme, Flachkanal und Auslaufstutzen bzw. Übergangsstück auf den Speier zum
bauseitigen Abkanten.

Die ACO Fallrohraufnahme mit Muffe (DN 70 oder DN 100) fungiert dabei als oberes Verbindungsstück zwischen ACO GM-X Rohre und dem Flachkanal.

Der Flachkanal mit einer Baubreite von 250 mm dient der horizontalen Weiterleitung. Seine Bauhöhe von nur 42 mm erlaubt eine Verlegung direkt unter dem Plattenbelag und damit oberhalb der Dämmung (also ohne Schwächung der Isolierung). Die verfügbaren Längen 500 mm, 1000 mm und 2000 mm sind bauseitig ablängbar.

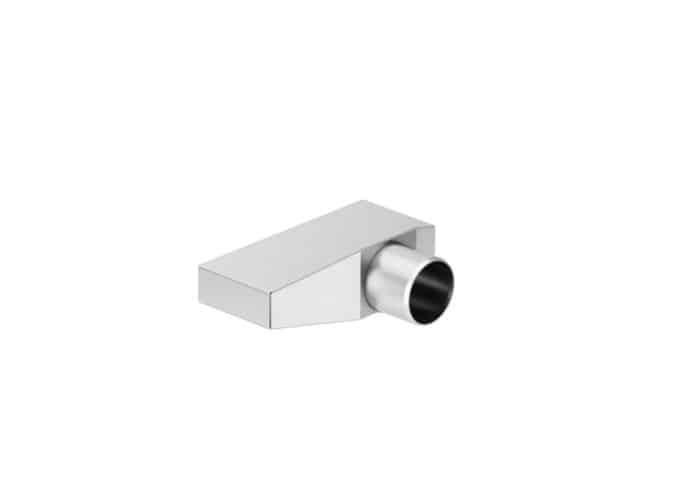

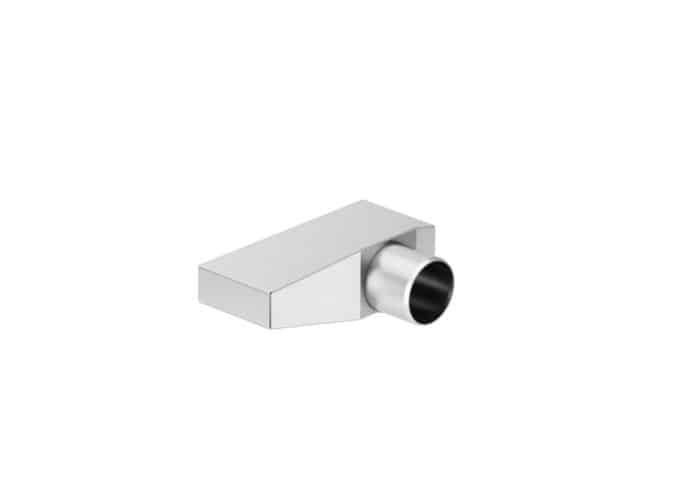

Der Auslaufstutzen stellt die Verbindung zum unteren Fallrohr dar. Zwei Varianten stehen zur Auswahl: Ist eine Balkonplatte zu durchdringen, kommt der senkrechte Auslaufstutzen (mit Revisionsdeckel für Reinigungsarbeiten) zum Einsatz, zum Anschluss wiederum an ein ACO GMX-Rohr. Gilt es eine Attika zu durchdringen, ist der waagrechte Anschluss die richtige Wahl, der entweder mit einem ACO Speier zum bauseitigen Abkanten (und ebenfalls mit einem GMXRohr) verbunden wird.

© ACO Haustechnik

Sicherheit auf allen Ebenen

Alle Bestandteile der ACO Kaskadenentwässerung bestehen aus Edelstahl 1.4301 und entsprechen damit den Anforderungen der Baustoffklasse A1 (nicht brennbar). Sie lassen sich werkzeuglos ineinanderstecken und werden zur Verhinderung von Tropfwasser mit einem selbstklebenden Alu-Butylband abgedichtet. Die modulare Bauweise des Systems lässt dabei alle konstruktiven Freiheiten, um einem stufenförmigen, individuell auf das Bauvorhaben zugeschnitten Verlauf des Wassers zu folgen und beispielsweise auch mehrere Attiken zu durchdringen. Als Bindeglied zwischen der primären Regenwasseraufnahme per Freispiegelentwässerung mit dem ACO Attikaablauf Spin und der finalen Wasserableitung am Übergabepunkt (je nach Situation die Kanalisation, ein Rigolensystem oder auf eine schadlos überflutbare Fläche) – stellt die ACO Kasakadenentwässerung ein baurechtlich abgesichertes System für auch architektonisch anspruchsvolle Lösungen bereit.
